海藻酸衍生物对棉织物抗皱整理工艺研究

2．2BTCA用量

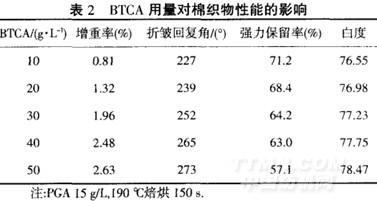

由表2可知，当BTCA用量较低时，随用量的增加，既有利于与棉织物的反应，也有利于与PGA反应而接枝到棉织物上；当BTCA用量增加到一定值时，反应趋于平衡，增重率增加缓慢，再增加HBTCA用量对增重率影响不大．在其他条件一定时，BTCA用量越大，接枝织物的折皱回复角越大，织物的免烫性能越好，且白度变化不大．由于BTCA的酸性较强，接枝棉织物的断裂强力保留率会随BTCA用量的增加而逐渐下降．综合考虑，选择BTCA用量为40g／L．

2．3焙烘时间

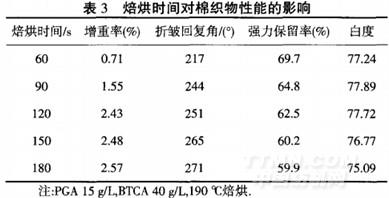

由表3可知，棉织物的增重率随焙烘时间的延长而增加．当焙烘时间较短时，PGA、BTCA和棉纤维3者之间的交联少；随焙烘时间的延长，3者的共价交联越充分，抗皱效果越好，且对白度影响不大，但棉织物断裂强力保留率随交联程度的提升而降低．综合考虑，选择焙烘时间为150 S．

2．4焙烘温度

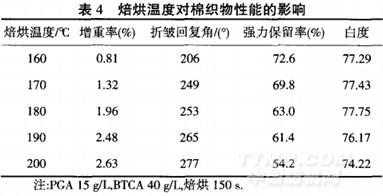

焙烘温度对棉织物性能的影响见表4．

由表4可知，棉织物的增重率随焙烘温度的升高而增加．焙烘温度升高，有利于PGA、BTCA和纤维素3者之间交联反应的进行，因此棉织物的折皱回复角随之升高，且对白度影响不大，但织物的断裂强力保留率随温度的升高而明显降低，综合考虑，选择焙烘温度为190°C．

3结论

将PGA与BTCA混合应用于棉织物的抗皱整理，综合考虑整理后棉织物的各种性能，确定其最佳工艺为：PGA15g／L，BTCA40g／L，190℃焙烘150s．经整理后棉织物的折皱回复角、强力保留率及白度均较好，说明PGA与BTCA混合对棉织物进行抗皱整理是可行的．

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
