隔热降温抗紫外遮阳纺织品

加入消泡剂后，抗渗水压较稳定，且有较高水平最佳用量为3％。原因可能是气泡导致的针眼消失，使涂层无较大孔隙和缺陷，使涂层拥有很好的防水性。通过以上试验和分析，隔热降温涂料的优化制备配方是：PU胶80-100份、二氧化钛3～6份，相变微胶囊I3～6份，硅氧聚合物1-1．8份，FL90633％，消泡剂BX-823％。

2．2整理效果测定

2．2．1隔热降温效果测试[9-11]

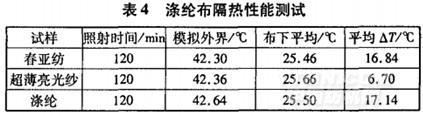

表4是三种不同织物经上述优化的隔热降温涂料整理后其隔热降温测定结果。

从表4可知，三种规格的布匹经此隔热降温涂料整理后具有明显的隔热和降温效果。经模拟阳光120min高温照射，其布下平均温度维持在23-26℃，最大温差达23℃。

2．2．2抗紫外性能测试[12]

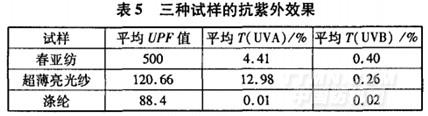

表5为三种试样经隔热降温涂料整理后的抗紫外效果。

从表5可见，三种试样的UPF值均远远大于50，紫外线透过率在波长250～360nm，均在5％以下。这说明经该隔热降温涂料涂层加工后，织物具有良好的抗紫外功能。

2．2．3拒水性能[13-14]

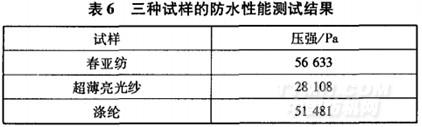

按GB／T47442--1997《纺织品抗渗水性测定静水压试验》进行测定，本试验样耐水压见表6。

欧洲客户对纺织品耐水压性能的要求普遍较高，一般最低要求在5．88×10Pa以上，有的甚至要求在9．8×10。Pa以上。国内对户外纺织品一般要求耐水压在2．74×10Pa，个别客户要求达3．92×10Pa。由表6可见，经自制隔热降温涂料整理后的的三种样品，其防水性能均超过要求。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
