隔热降温抗紫外遮阳纺织品-纺织技术中心

隔热降温抗紫外遮阳纺织品

来源：印染在线　发布时间：2012年05月03日

自制隔热降温综合效果测试仪，模拟夏季高温，连续照射整理织物120min，测试织物下方最高温度和温度差。

1．4．3抗紫外性能测试

按照GB／T18830《纺织品防紫外线性能的评定》测试方法进行抗紫外性能测定。

1．4．4拒水性能的测试

用YG(B)812D-20型数字式渗水性测试仪测定整理后织物的拒水性能。

2结果与讨论

2．1隔热降温涂料制备

2．1．1功能填料用量对织物表观的影响

为满足纺织品多品种、美观的要求，本试验制备的隔热降温涂料整理后的织物表观应基本不变。

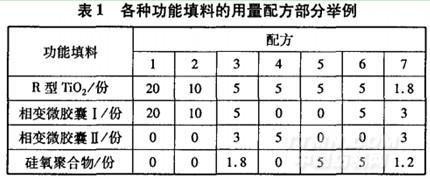

在实际加工中发现，采用配方1的涂层纺织品，其布面有明显的痕迹，如白点，或一层灰白色的胶层，严重影响了产品的表观效果。而配方6整理后的布面基本上与原坯布相同。

通过单因素试验，最终确定功能填料与涂层胶Pu胶的最佳比例为：PU胶80-100份、二氧化钛3-6份，相变微胶囊I3-6份，硅氧聚合物1-1．8份。

2．1．2助剂对织物性能的影响

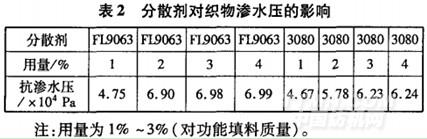

表2是不同用量分散剂FL9063和分散剂3080对整理织物的性能影响。

由表2可知，在同样用量下，使用分散剂FL906比分散剂3080织物的耐渗水性能好。用量在1％-3％时，随着用量的增加，拒水效果递增，而增至4％时趋于稳定。故确定选用分散剂FL9063用量为3％。

在涂料中加人分散剂FL9063和消泡剂BX-82，涂层织物的抗渗水压见表3。
