竹炭／纤维素纤维织物的染整加工

亲水性柔软剂TWM      40

远红外整理剂SAM       3

(2)工艺流程二浸二轧→100℃热风烘干→焙烘(160℃，2min)

(3)指标测试及分析

检测4#提花染色布结果见表7。

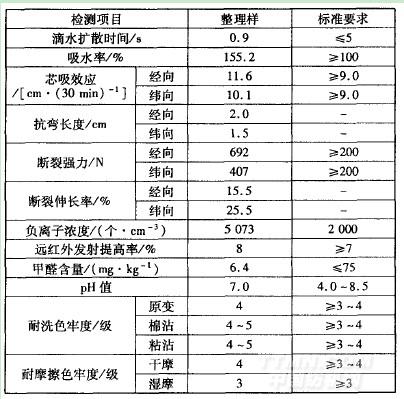

表7多功能整理加工测试结果

注：负离子浓度测试的环境浓度为4340个／cm3。

由表7可知，经多功能整理后的白竹炭／粘胶混纺面料经检测，各项常规指标均达到FZ／T12004-2006《粘胶纤维印染布》优等品的技术要求，也符合GB18401-2010(国家纺织产品基本安全技术规范》中B类(直接接触皮肤类)产品要求。

(4)大车工艺生产结果

按上述工艺进行2#织物大车生产，按FZ／T12004-2006和GB18401-2010检测，结果见表8。

表8竹炭纤维混纺交织印染布的检测结果

将面料洗涤l0次，测试其吸湿、远红外、负离子浓度等功能性指标，结果见表9。

表9竹炭／粘胶纤维洗涤后功能性指标

由于竹炭／粘胶织物中的竹炭粒子均匀添加在纺丝溶液中，不是通过后整理加人，因此竹炭纤维的各项功能性具有良好的耐洗涤性，其功能性可长久保持。

对于贴身穿着的产品，吸湿性能是穿着舒适性的重要指标。竹炭纤维的吸湿性能大大高于普通产品。吸水率、滴水扩散时间、毛效均达到GB／T21655．1—2008(纺织品吸湿速干性的评定》中规定的机织类吸湿产品的技术要求。产生负离子和发射远红外是竹炭纤维产品所具有的特殊功能。本项目开发的竹炭纤维机织物经染整加工和多次洗涤后，负离子发射浓度仍可达到4833个／cm3接：近郊外田野的负离子浓度，有益于身体健康。远红外线有益于人体健康，可促进微血管的扩张，使血液循环顺畅。普通棉、麻纺织品的远红外发射率为75％，腈纶的远红外发射率为72％，锦纶、涤纶的远红外发射率为70％，本项目产品的远红外发射率可达83％，效果显著。

表9还表明，竹炭／粘胶面料由于纤维中炭粉的吸光作用，具有很强的抗紫外线功能，达到了防紫外线产品的要求。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
