一种提高毛用活性染料深色湿摩擦牢度的方法

1．3．3 湿摩擦牢度的表征


传统的评定方式是将白布试样沾染的颜色与标准沾色灰卡对比以判定级别，但这种评判方式在对本研究中的湿摩擦牢度进行评价时略显粗糙，为更精确地表达湿摩擦牢度的改进情况．采用测试白布试样沾染的颜色与原自布之间的色差(DE*)的方法来表达这种微小差距。


2结果与讨论


2．1 结果

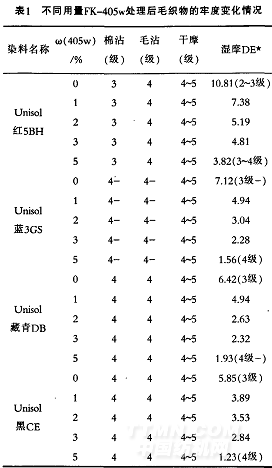

表1中的实验数据表明．经FK-405w处理后，毛织物的湿摩擦牢度有明显提高．但不会影响织物的其它牢度，布面观察来看．色光儿乎没有变化。整理剂的用量控制在4％～5％(owf)较为适宜，用量过多会对企业造成较大的成本压力。对于聚合物FK一405w提高毛织物的湿摩擦牢度的具体作用原理．笔者认为主要有以下几点。

2．2．2增进染料和织物的结合力


各类染料与纤维的结合方式有化学结合(离子键、共价键和配价键)和物理结合(氢键和范德华力)．充分利用这些结合方式也是提高织物色牢度的有效方法。FK一405w中有可反应性基团．可以与纤维及染料分子中的活性基团(如一OH。一NH：等)发生共价交联反应；该高分子聚合物含有大量氢键，能与纤维和染料形成良好的结合．并且该高分子聚合物与纤维和染料间还存在范德华力的作用．这样使染料、纤维更为紧密牢固地联系在一起。防止染料从纤维上脱落。从而大幅提高织物色牢度(如图l所示)。

2．2．3成膜固化包覆染料


FK一405w在进行固色处理时焙烘十燥成膜固化．在纤维表面形成立体网状薄膜．将染料和纤维包覆在一起．进一步封闭染料．成膜表面摩擦系数降低．增加织物的平滑度．减轻织物之间的摩擦阻力．由此提高织物的湿摩擦牢度．同时形成的薄膜可防止染料溶胀、溶解、脱落，进一步提高织物的湿摩擦牢度。


3 结语


本研究将聚合物FK一405w弓I入毛织物的活性染料染色后处理工艺中．大大提高了毛织物的湿摩擦牢度，聚合物用量为4％～5％(owf)，醋酸0．3％～0．5％(owf)，在40℃条件下处理20 minfl【l可。该方法应用工艺简便．可同毛织物染色后的酸中和T艺同浴同步进行．且整个过程中未引入违禁组分．是一种值得推广的染色后整理工艺。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
