图6促进荆含量对封端反应的影响
如图6所示，当亚硫酸钠与亚硫酸氢钠的摩尔分数比小于0。2时，封端率随该比值的增大而增加较快，说明亚硫酸氢钠的电离程度较大，必须在封端过程中加入亚硫酸钠；当亚硫酸钠与亚硫酸氢钠的摩尔分数比大于0．2时，封端率随两者比值的增大而降低；两者比值在0．2对，封端率最高。加入促进荆除了可提高封端率，还抑制了异氰酸酯的水解。所以，取亚硫酸钠与亚硫酸氢钠的摩尔分数比为0．2。
2．8溶剂用量对封端反应的影响
预聚反应完成后，体系有一定的黏度，在进行封端反应之前，需加入一定量的溶剂，以降低体系黏度，此时溶剂的作用是稀释预聚体，使大分子充分舒展，很好地连接油水两相，促进封端反应。丙酮溶剂(相对预聚体质量)对封端反应的影响见图7。

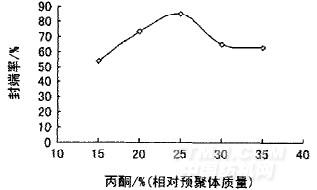

图7溶剂(相对预聚体的量)对封端反应的影响
.jpg)
由图7可知，随着丙酮含量的增加，封端率逐渐上升，当丙酮质量分数为25％时，封端率达到最高；当丙酮质量分数从25％增加至30％时，封端率呈下降趋势。这是因为丙酮用量太多时，相当于稀释了一NCO与HSO3的浓度，致使封端率下降。所以，本合成试验取丙酮质量分数为25％。
2.9乳化方式、乳化剂的比例及用量
本试验采用外乳化法，将封端后的聚氨酯缓慢加入含有乳化剂的水中，搅拌形成粗粒乳液，再送入高剪切乳化机中乳化形成稳定乳液。根据乳化荆的选择要求，通过筛选发现，采用乳化剂AEO-9和OEP-982以3／2的比铡复配后乳液稳定性最佳。乳化剂质量分数对黏度和粒径的影响见图8。

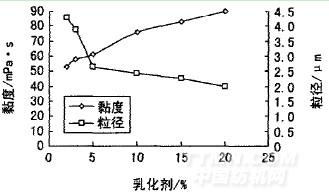

图8乳化剂质量分数对黏度和粒径的影响
.jpg)
如图8所示，随着乳化荆质量分数盼增加，黏度逐渐增大，乳胶粒平均粒径变小。这是因为：当乳化剂用量较少时，仅有部分封端产物被乳化荆分子覆盖，乳胶粒易发生聚结，由小乳胶粒生成较多粗大乳胶粒，严重时会发生凝聚分层；随着乳化剂质量分数的增加，乳胶粒之间的静电斥力加强，水合层加厚，聚合稳定性提高。同时，由于乳化剂质量分数的增加，乳胶粒数目增多，平均粒径变小，尺寸分布变窄，乳液黏度增大。用量过多，多余的乳化剂分子只停留在水相中，不能对已乳化的分散相微粒进行再乳化，影响乳液的稳定性，同时也会降低乳液应用的耐水性，而且泡沫太多，会影响生产。鉴此，取乳化剂AEO_9／OEP-982为3／2，乳化剂质量分数为预聚体用量的4％。
2．10红外光谱《r一双)和差示扫描(DSC)分析
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
