封端型水性聚氨酯交联剂的合成及应用（1）

由图2可知，在温度65℃下反应90min，体系中游离一NCO基团的含量为14．39％，与理论值14．37％接近，副反应少，反应周期适中，易于控制。综合考虑，取预聚反应温度(654．-1)℃，时闻90min。

2.4封端温度和时间对封端反应的影晌

封端是放热反应，封端温度要尽可能低，只有这样，亚硫酸氢钠才有可能与活泼的高分子物发生反应，但是释放的热量又会加剧其可逆反应和副反应。封端温度和时间对封端反应的影响见图3。

如图3所示，将湿度控制在0～5℃，反应结束后乳液中游离一NCO含量为2．29％，封端率为84．1％，40min后封端率基本不变。

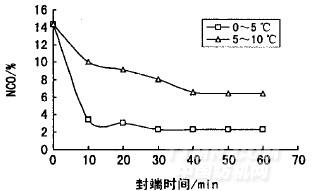

图3封端温度和时间对封端反应的影响

2．5封端剂用量对封端反应的影响

2．5．1n(NaHSO)／n(NCO)对封端率的影响

本试验选择亚硫酸氢钠为封端剂，主要因为其属低温分解型，便于织物加工。在合成过程中，亚硫酸氢钠与一NCO反应生成-NHCOSO，Na，其溶于水，具有良好的分散和乳化性能。由于TDI的反应活性特别强，虽然预聚后剩余的游离一NCO的活性明显降低，但在封端时，反应活性仍非常高。因此，盐的用量相对要大些，但是用量太大，对乳液的性能尤其织物整理效果影响较大；盐用量太小，则对封端不利。通过试验，其它条件均不变，改变盐的用量并测定其封端率，盐用量对合成的影响如图4所示。

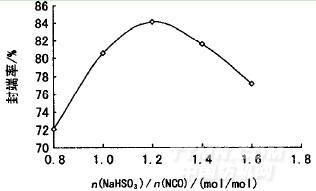

图4，l(NaHSO)／，l(NCO)值对封端率的影响

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
