1．4．4断裂强度
按GB／T3923-1997《纺织品织物拉伸性能试验》在HDO26N型电子织物强力仪上测定。
1．4．5红外光谱(Fq'IR)分析
将制备的封端型水性聚氨酯交联剂膜在Nicolet5700型傅里叶变换红外光谱仪中扫描测试，得到样品红外谱图。
1．4．6差示扫描(DSC)分析
取少量样品，用DSC差热分析仪对其进行测定，研究其解封温度，测试温度范围25～300℃，升温速率20℃／min
2结果与讨论
2．1不同软段的影响
水性聚氨酯是由软段和硬段组成的嵌段共聚物，其中聚合物多元醇构成软段，异氰酸酯及小分子扩链剂反应形成硬段。软段主要控制离子型聚氨酯的弹性、低温性能及耐水性能等。由于软段不同导致聚氨酯分子结构上的差异，导致合成的水性聚氨酯在乳液性能、成膜机械性能等方面会存在较大的差异。多元醇又可分为聚醚型多元醇和聚酯型多元醇。聚酯型聚氨酯的机械强度、耐热性能和耐油性普遍高于聚醚型，其硬度也高。而聚醚型聚氨酯分子中醚键易旋转、柔韧、有卓越的低温性和耐水解性。
本项目要求合成的聚氨酯交联剂具有优良的耐水性，故选择聚醚型多元醇作为软段。试验选用了以下几种聚醚型多元醇作为软段，在其它工艺条件均相同的情况下进行合成反应，得到系列样品，再分析测试各样品的性能，结果见表1。印染(2oi1No。20)

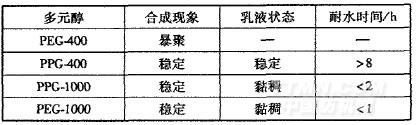

表1不同多元醇合成反应的现象及性能
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
