银／聚苯胺／锦纶导电织物的制备及性能

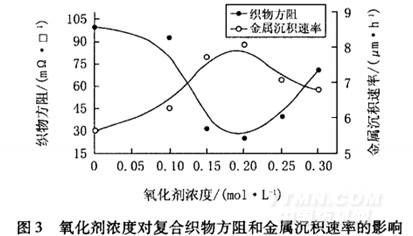

由图3可知，与PA织物(氧化剂浓度为零)相比，以PANI／PA织物为基质所制备的Ag／PANI／PA织物的方阻值下降，导电性能得到提高；当氧化剂浓度为0．2moL／L时，制得的Ag／PANI／PA织物表面金属沉积速率相对较高，导电性能也相对较佳，说明化学镀银的反应速率与织物表面的PANI结构具有一定关系[17]，此时金属银能更快速地被还原析出，并均匀地沉积在织物表面。

2．4．2苯胺盐酸盐浓度的影响

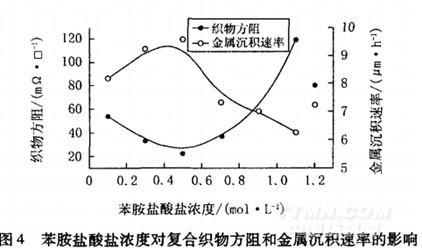

保持AniHC1：APS(摩尔分数比)为5：2不变，改变AniHCL浓度(0．1、0．3、0．5、0．7、0．9、1．1mol／L)，制备方阻值分别为70．98、25．97、2．19、10．16、18．03、29．91kD．／l-q的PANI／PA织物，并在相同条件下化学镀银，研究AniHC1浓度对复合织物方阻和金属沉积速率的影响，结果见图4。

由图4可知，当AniHCl浓度为0．5mol／L时，制得的Ag／PANI／PA织物表面金属沉积速率相对较高，导电性能也相对较佳，说明化学镀银的反应速率与织物表面的PANI覆盖量有一定关系。这可能是因为AniHC1浓度为0．5mol／L时，织物表面PANI膜的均匀性最佳；随着AniHC1浓度增大，织物表面PANI膜变厚，且均匀性降低，这样的基质表面不利于银快速、均匀地沉积[22]。另一方面，由于PA织物表面不均匀的PANI层，使镀层均匀性下降，方阻值提高。

2．4．3PANI制备条件对耐腐蚀性能的影响

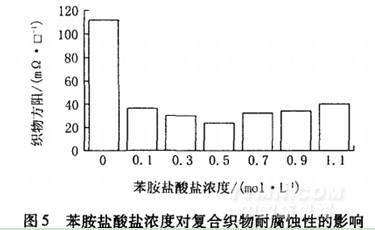

取不同AniHC1浓度条件下制备的Ag／PANI／PA复合织物，观察其在5％NaC1溶液浸泡24h后的方阻值变化，用于评价耐腐蚀性能，结果如图5所示。

由图5可知，与PA织物相比，以PANL／PA织物作基质所制备的镀银织物的方阻值变化较小，即相比于Ag／PA织物，Ag／PANI／PA织物的耐腐蚀性能提高。这可能是金属银在PANI／PA织物表面沉积比较致密、均匀，缺陷少，从而耐腐蚀性能好。此外，镀银织物方阻的变化趋势与图4中的一致，原因可能是，不同浓度AniHC1所制备的PANI／PA织物基质方阻值不同，织物上的PAN1分布状态不同，对银沉积的促进作用不同。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
