银／聚苯胺／锦纶导电织物的制备及性能-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

银／聚苯胺／锦纶导电织物的制备及性能

来源：印染在线　发布时间：2012年04月24日

式中：v——沉积速率／(µm·h-1)

S——基体面积／cm2

t——反应时间／min

10．5——金属Ag的密度／(g·cm-3)

1．3Ag／PANI／PA导电织物的性能测试及表征

采用RTS-9型双电测四探针测试仪测定织物表面方阻，单位为mΩ/□。

用HITACHITM一1000扫描电子显微镜观察织物的表面形貌。

用TG209F1型热分析仪测试织物热失重，升温速率为10°C／min，气氛为氮气，分析Ag／PANI／PA织物的热氧化稳定性。

将镀Ag织物在质量分数为5％的NaC1溶液中浸渍48h，测量复合织物表面方阻的变化，以评价复合织物的耐腐蚀性能。

2结果与讨论

2．1化学镀工艺优化

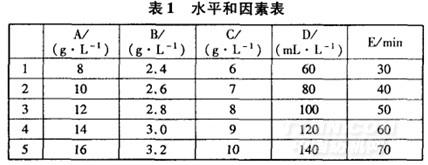

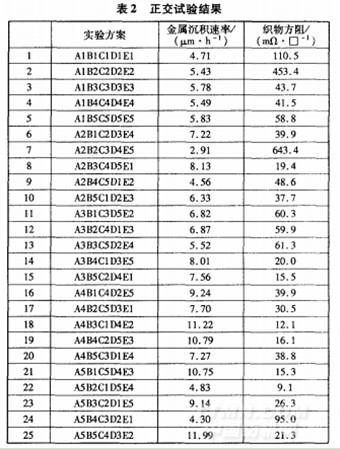

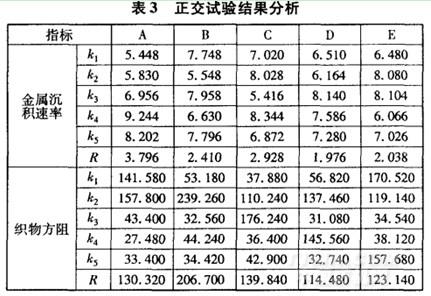

化学镀工艺应尽可能提高金属的沉积速率，并降低织物表面方阻。以PANI／PA织物为基质，固定化学镀温度为30℃，选定影响Ag／PANI／PA织物金属沉积速率和方阻值的五个主要因素，即硝酸银质量浓度(A)、葡萄糖质量浓度(B)、氢氧化钠质量浓度(C)、氨水质量浓度(D)和时间(E)作为影响因子(见表1)，以沉积速率和织物方阻为考查指标，进行正交试验，结见表2和表3。
