新型聚醚氨基硅整理剂的合成及应用性能（2）

2．6 QPEAS的乳液性能

2．6．1 QPEAS乳液的物化性能

QPEAS乳液外观无色透明乳液

含固量       30％

黏度          3．2mPa·S

离心稳定性    3000r／min×15min未见分层、漂油

配伍性能能与阳离子和非离子助剂配伍使用耐高温性见表4。

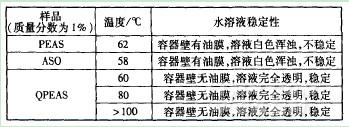

表4耐高温性测试结果

由表4可以看出，与普通聚醚氨基硅整理剂PEAS和传统柔软剂ASO相比，新型整理剂QPEAS具有优良的耐高温性能，可用于溢流机进行整理。

2．6．2QPEAS乳液粒径分布及Zeta电位

粒径大小和分布影响着乳液的稳定性及其对纤维束的渗透性。粒径细小的乳液，抗剪切稳定性高，渗透性强，容易扩散至纤维内部均匀吸附成膜[9]。基于此，用纳米粒度仪测定QPEAS乳液的粒径分布(见图3)。

图3QPEAS乳液粒径分布

由图3知，所得乳液粒径细小，分布均匀，乳液粒径大小主要集中在20~70nm，平均粒径为42．0nm。

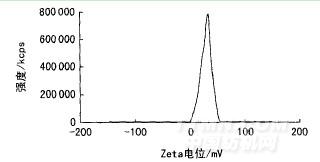

图4  QPEAS乳液的Zeta电位分布

图4中，QPEAS乳液Zeta电位值为+28．83mV，分布较窄，粒子胶团带正电，彼此之间存在较强的排斥力，有助于增强乳液稳定性；此外，纤维表面带负电荷，乳胶粒表面带正电荷，可以增强其在纤维表面的附着力，从而提高织物的整理效果。

2．6．3 QPEAS乳液pH值对其应用性能的影响

QPEAS为亲水性硅油，呈碱性(pH值为8~9)，若不调节乳液的pH值，必然会对所整理织物的手感、质地及色调产生不良影响。因此，宜先用无机酸或有机酸中和乳液至pH值为6～7，本试验中选用冰醋酸作中和试剂。

实验还发现，中和后的QPEAS在水中的分散性更佳，且其整理织物的柔软性比未中和的要好(表5)。

表5乳液PH值对整理织物性能的影响


• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
