新型聚醚氨基硅整理剂的合成及应用性能（2）

表1溶剂质量分数对QPEAS外观及稳定性的影响

注：溶剂质量分数为溶剂占(ASO+EPE)的质量分数。

由表I可以看出，溶剂质量分数对产物外观及稳定性有着重要的影响。溶剂质量分数太低，反应物不能充分溶解，起不到溶剂应有的作用；溶剂质量分数太高，导致能耗增加，成本提高。因此，反应中溶剂质量分数取m(溶剂)：m(ASO+EPE)为30％。

2．3反应温度对QPEAS稳定性及色泽的影响

反应过程中，温度对产物QPEAS的稳定性和色泽也有比较明显的影响。温度低，反应速度慢，时间长；温度高，反应速度快，时间短，产率高。但是，若反应温度过高，随着反应的进行，体系黏度急速增长，颜色加深，且易发生凝胶现象。因此，通过反复试验，确定第一步开环反应最佳反应温度为72℃，第二步季铵化反应最佳反应温度为8O℃。

2．4ASO氨值对整理织物柔软性和白度的影响

氨值是表征聚硅氧烷链段所含氨基数目的一个重要参数，对所整理织物的柔软性和白度影响较大。实验用不同氨值的ASO(黏度均为800mPa·s)所制备的QPEAS整理后织物柔软性和白度进行了考察。

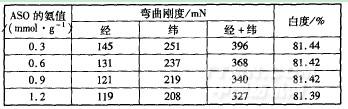

表2  ASO氨值对整理织物柔软性和自度的影响

由表2可见，随着ASO氨值的增大，QPEAS整理织物的弯曲刚度明显降低，即柔软性增强；白度略减。在黏度一定的条件下，当ASO氨值为0．9mmol／g时，QPEAS处理织物的柔软性和白度均较好。

2．5 ASO黏度对整理织物柔软性和吸水性的影响

黏度与聚合物相对分子质量成正比，黏度越大，聚合物的相对分子质量就越大，在织物表面的成膜性就越好，手感越柔软，平滑陛越好，但其渗透性会变差，影响织物的吸水性。相同实验条件下，原料ASO的黏度越大，所得产物QPEAS的黏度也就越大，用不同黏度的ASO(氨值均为0．9mmol／g)制备所得的QPEAS整理后织物的柔软性和吸水性见表3。

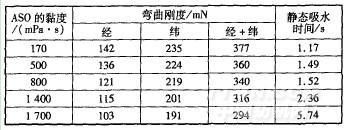

表3ASO黏度对整理织物柔软性和吸水性的影响

由表3可以看出，随着ASO黏度增大，经QPEAS整理后织物的弯曲刚度明显减小，即织物柔软性增强，但静态吸水时间却越来越长。综合考虑，当原料ASO的氨值为0．9mmoL／g、黏度为800mPa·S时，所得产物QPEAS的应用效果最佳。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
