丁烷四羧酸对粘胶纤维的酯化交联反应的研究-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

丁烷四羧酸对粘胶纤维的酯化交联反应的研究

来源：印染在线　发布时间：2012年04月23日

2.2.2交联时间的影响

固定 BTCA 的质量百分比浓度为 8%，交联温度为 180℃，改变交联时间，考察交联时间对酯化反应的影响。

图 6 交联时间对总的参与酯化反应的羧基量、残留的羧基量以及酯键量的影响

不同交联时间下经 BTCA 交联后粘胶纤维上总的参与酯化反应的羧基量、残留的羧基量以及生成的酯键量的变化情况分别如图 6 中曲线 1、2、3 所示。随着交联时间的延长，总的参与酯化反应的羧基量逐渐增加，交联后粘胶纤维中残留的羧基量和生成的酯键量都是逐渐增加的。

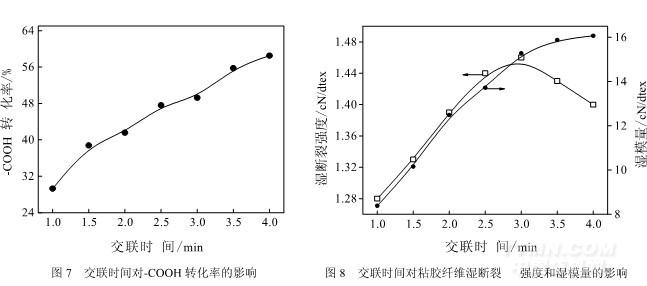

图 7 为交联时间对-COOH 转化率的影响。由图可知，交联时间在 1.0～3.0 min 时，-COOH
转化率由 29.29% 逐渐增大到 49.25%，说明参与酯化交联反应的每个 BTCA 分子中有 1 个或

2 个羧基参加了酯化反应，而后随着交联时间的延长，-COOH 转化率逐渐增大，交联时间达到3.5、4 min 时，-COOH 转化率均大于50%，说明参与酯化交联反应的每个BTCA 分子上分别有2 个或3 个羧基参加了酯化反应。这些结果表明交联时间的延长有助于BTCA 与粘胶纤维较充分地发生酯化交联反应，从而使得-COOH 转化率得到提高。

图 8 为交联时间对粘胶纤维湿断裂强度和湿模量的影响。由图可见，随着交联时间的延
长，粘胶纤维的湿模量由 8.39 cN/dtex 逐渐增加到 16.07 cN/dtex；粘胶纤维湿断裂强度逐渐增大，交联时间为 3 min 时，粘胶纤维湿断裂强度达到最大值，而后缓慢减小，这是因为交联时间的进一步延长，纤维的模量过大，进而纤维的脆性变大，纤维的湿断裂强度反而略有
下降。
2.2.3BTCA 浓度的影响

改变 BTCA 的浓度，固定催化剂次磷酸钠的用量(与 BTCA 的质量比恒定)，在 180℃下交联 3 min，考察 BTCA 浓度对酯化反应的影响。
