涤纶牛津布硬挺整理

2.7　硬挺/防水同浴整理

织物　涤纶牛津布

工艺条件　配液→浸轧→焙烘(180℃×1min)→回潮→测试

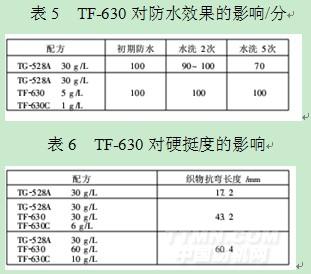

表5　TF-630对防水效果的影响/分

由表5可以看出,TG-528A与TF-630复配同浴使用,可以提高防水剂的耐洗性。

2.8　与涂层胶复配使用

织物　涤纶牛津布

工艺　调浆→刮涂→焙烘(170℃×1min)→评

价

表7　TF-630对涂层胶牢度的影响

由表7可以看出,TF-680与TF-630复配使用,可以提高涂层胶的牢度。

2.9　工厂大生产

实例1(台州某印染厂)

织物品种　墨色涤纶牛津低弹丝

定形温度/℃　　　　　　　200

定形车速/(m/min)          80

TF-630/(g/L)               36

TF-630C/(g/L)              7.2

经测试,整理后织物抗弯长度为37.6cm,布面游离甲醛含量为59.9mg/kg。

实例2(吴江某单位)

织物品种　红色牛津布

定形温度/℃  200

定形车速/(m/min)   100

TF-630/(g/L)        100

TF-630C/(g/L)       10

经测试,整理后织物抗弯长度为78.9cm,布面游离甲醛含量为286mg/kg。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
