涤纶牛津布硬挺整理

2.2　TF-630C用量的影响

TF-630/(g/L)　10,20,30,40,50,60,70,80

TF-630C/相对树脂用量(owr)　1/12、1/11、1/10、1/9、1/8、1/7、1/6、1/5、1/4、1/3、1/2

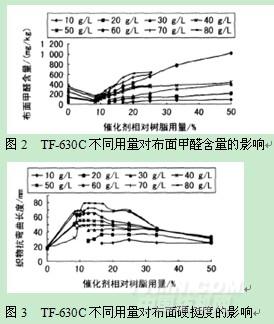

试验结果见图2、图3及表2。

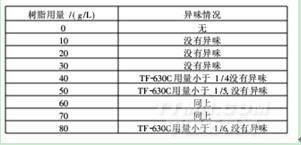

表2　TF-630C不同用量对布面异味的影响

从表2和图2、图3可知,随着树脂用量的变化,TF-630C的用量也应作相应调整。这是因为合适的催化剂配比,可以使树脂在较短的时间内反应充分,有效控制游离甲醛含量。如果催化剂用量偏小,会使反应不充分,导致游离甲醛含量增加;如果用量偏大,则会使反应可逆,造成树脂水解,游离甲醛含量增加。TF-630C作为TF-630的催化剂,具有合适的反应活度,催化力大,可在较低温度或缩短时间的条件下进行焙烘,完成交联作用。结合工厂应用情况,一般轻浆(10~30g/L)可采用催化剂用量的比例为1/4~1/8;中浆(30~50g/L)为1/5~1/8;重浆(大于50g/L),为1/6~1/10。

2.3　焙烘温度的影响

TF-630/(g/L)　　50

TF-630C/(g/L)   10

焙烘温度/℃    170,180,190,200,210

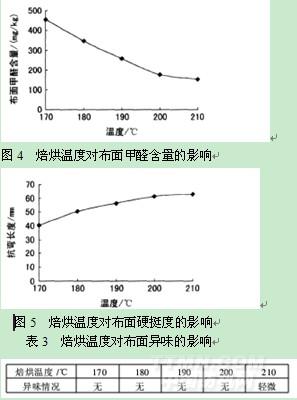

试验结果见图4、图5及表3。

从表3和图4、图5可以看出,随着焙烘温度的提高,布面硬挺也明显增加,布面甲醛含量随之减少。当焙烘温度升至210℃时,布面有轻微的异味出现。结合工厂实践,建议焙烘温度以190~200℃为宜。

2.4　焙烘时间的影响

TF-630/(g/L)     50

TF-630C/(g/L)    10

焙烘时间/s       40, 60, 80, 100

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
