中性纳米TiO2水溶胶的制备及应用(2)

2．5．2抗紫外线性能

对不同质量分数纳米TiO2溶胶整理织物进行抗紫外性能测试，结果如表2所示。

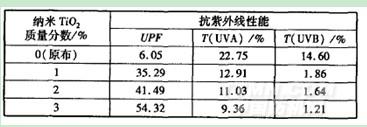

表2不同质量分数纳米TiO2溶胶整理织物的抗紫外线性能

注：T为紫外线透过率。

由表2可知，与原布相比，经纳米TiO2溶胶整理后，棉织物的抗紫外线性能大幅提高。3％纳米TiO2溶胶整理棉织物的F值从6．05增加到54．32，达到极好的防护等级。在UVB波段，整理织物的紫外线透过率由原来的14．6％下降到平均不足2％。随着整理溶胶用量的增加，整理棉织物对紫外线的屏蔽作用也逐渐增强。

2．5．3机械性能

不同质量分数纳米TiO2溶胶整理织物的断裂强力如表3所示。

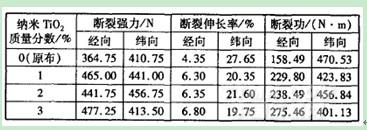

表3不同质量分数纳米TiO2溶胶整理织物的断裂强力

由表3可知，不同浓度纳米TiO2溶胶整理织物的经向和纬向的断裂强力都有所提高；经向的断裂伸长率提高，纬向的断裂伸长率下降；经向的断裂功提高，纬向的断裂功下降。综合分析表明，改性纳米TiO2溶胶整理织物的机械性能损伤不大。这是因为在光催化反应中，改性剂A对棉织物起到了一定的保护作用，改性剂A水解后的-OH与棉纤维上的-OH之间形成氢键结合，降低了棉纤维上的-OH中未成对电子的影响，从而抑制了光催化反应对棉织物的损伤口。另一方面，由于改性剂A对TiO2的包覆，减少了棉织物与纳米TiO2的直接接触，这样也就降低了光催化反应对棉织物的损伤。

2．5．4白度

不同质量分数纳米TiO2溶胶整理织物的白度如表4所示。

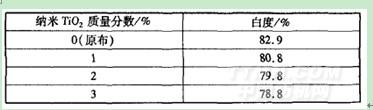

表4不同浓度浸轧整理后织物的白度

由表4可知，纳米TiO2溶胶浓度越大，织物白度下降越明显，这可能是因为溶胶浓度越高，改性剂A的添加量也越多，而改性剂A水解后会带一丝淡黄色，对织物白度有影响。3％纳米TiO2溶胶整理织物白度的下降率为4．95％，在实际应用中是可以接受的。


• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
