中性纳米TiO2水溶胶的制备及应用(2)

2．4 pH值对改性纳米TiO2光催化性能的影响

调节纳米TiO2溶胶改性前的初始pH值，测试改性纳米TiO2降解亚甲基蓝的光催化活性，结果见图5。

由图5可知，溶胶初始pH值对光催化降解染料的效能影响较大。纳米TiO2溶胶初始pH=1．5时，改性纳米TiO2对亚甲基蓝的降解率最大，光照lh后，降解率可达到50％以上，6h后接近100％。随着初始pH值的升高，降解率逐渐降低，当初始溶胶为弱碱性时，降解率又有所提高。相关研究表明，TiO2表面的电荷性质将直接影响反应体系中有机物分子在催化剂颗粒

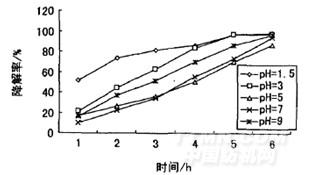

图5改性纳米TiO2在不同初始pH值下的光催化活性表面的吸附以及光生电子和空穴催化剂表面的迁移，进而对光催化反应产生影响[10]。

2．5纳米TiO2整理棉织物的性能

2．5．1光催化降解性能

采用实验室自制的多功能环境模拟测试舱在线检测系统，测得电压与时间的关系，如图6所示；将其转化为降解率与时间的关系，如图7所示。

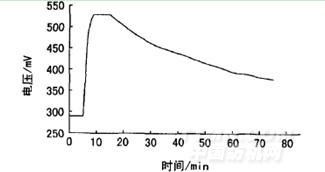

图6织物降解丙酮测试电压与时间的关系

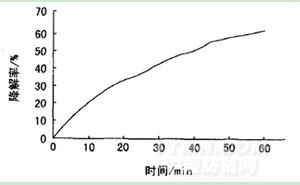

图7织物降解丙酮测试降解率与时间的关系

由图6可知，在5min时注人丙酮，测试舱内VOC浓度迅速上升，20min时，舱内VOC浓度达到最大并平衡，此时打开紫外灯进行光催化降解试验，舱内VOC浓度逐渐下降，表明经改性纳米TiO2溶胶整理后的织物对测试舱内丙酮进行了光催化降解，降低了舱内丙酮浓度。由图7可知，随着时间的推移，经改性纳米TiO2溶胶整理后的织物对测试舱内丙酮的降解率越来越高。在紫外灯照射下，60min后，整理织物对舱内丙酮的降解率可达63．33％。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
