PVA基含磷阻燃剂的合成与性能研究

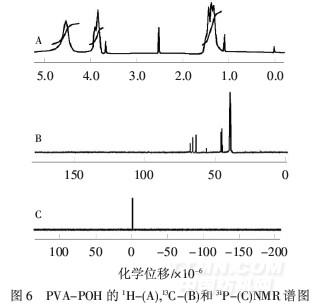

由图6B可知,45.8×10-6、46.3×10-6、46.7×10-6分别为—CH2—CHOH、含氢键的—CH2—CHOH和—CH—CHOPO3H2中—CH2—位移值.64.3×10-6、66.4×10-6、68.3×10-6分别为—CH2—CHOH、含氢键的—CH2—CHOH和—CH2—CHOPO3H2中—CH—位移值.

由图6C可知,位移值为-0.012×10-6,单峰,表明磷元素仅以C—O—PO3H2形式存在.

2.2.3元素含量

由表1可知,元素原子数目之比为n(C)∶n(H)∶n(O)n(P)=8.0∶14.5∶5.4∶1.0,与由核磁共振推断的n(C)∶n(H)n(O)∶n(P)=7∶15∶6∶1十分接近.再次证明合成的PVA-POH结构正确.

2.3热性能

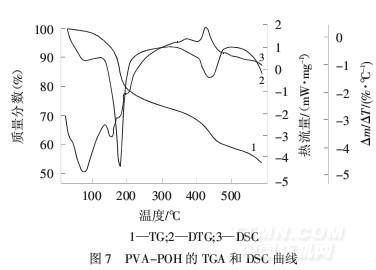

由图7可知,PVA-POH的起始分解温度(Ton)为110℃,并有2个显著的热裂解阶段,第一个失重阶段在116~200℃,最大分解温度为170℃,失重19.1%,第二阶段在402~470℃,最大分解温度为440℃,失重8.6%,在590℃时,残余质量分数为53.35%.由此说明阻燃剂PVA-POH在200℃以下较易分解,而在400℃以上热稳定性显著提高.阻燃剂的初始分解温度与波数/cm-1

由DSC曲线可知,在第一个热分解失重过程有3个明显的吸热峰,说明吸热分解过程不是一个基元反应,而是分步进行的多个反应.在第二个热失重过程,416~447℃出现一个明显的放热峰,这可能是磷酸脱水生成聚磷酸的过程.

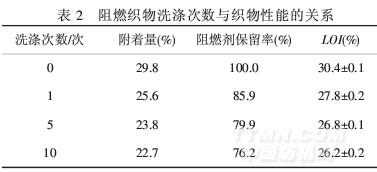

2.4织物的阻燃性能

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
