玉米纤维织物的染整加工工艺

表2       玉米纤维与聚酯服用性能比较


   悬垂性手感  光泽  保水性  染色深度  应变回复率5%应变  耐光性（氙灯）100小时  烟发生量（m3/Kg）  燃烧自息性  防污性
吸水性  吸湿率
PLA  优  极高-低  极优  0.4-0.6  极优  93  强力损失0  63  2分钟  优于聚酰胺
PET  尚好  中-低  优  0.2-0.4  优  63  强力损失30%  394  6分钟

上表表明，玉米纤维的服用性能优于聚酯纤维。因此，用该纤维制成的面料是制作高档服装的首选面料之一，其应用前景极为广泛。
    二、 实验部分
    1  实验材料
    玉米纤维 32×C 32 128X70 64＂
    2  工艺流程及工艺参数的确定
   ①  工艺流程
    翻缝 → 烧毛 → 退浆 → 漂白 → 定型 → 染色 → 后整理
    ②   烧毛
    玉米纤维的熔点很低，烧毛时纤维分子在高温下重新聚合，织物手感变硬。建议纯玉米聚乳酸纤维和交织织物不宜走烧毛工序。混纺织物可以轻烧毛，只烧一次正面，车速140m/min。
    ③  退浆

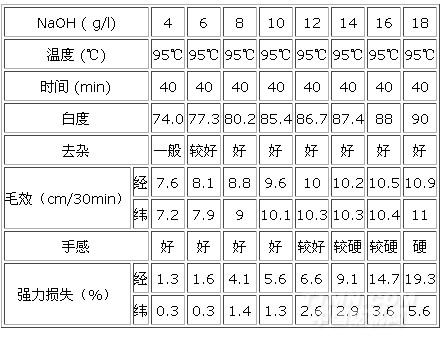

    玉米纤维不耐强碱，用强碱处理会导致纤维降解，严重影响强力如表3所示：
       本次实验在退浆工序我们做了酶退浆、新型低碱煮练剂DKB（宜兴新建助剂二厂）退浆与纯碱退浆对比实验。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
