有机氟拒水拒油整理剂EzGard EG-8610

1. 3. 4　拒油性能

参照AATCC 118—2007《疏油性:耐烃类测试》测试并评级。

1. 3. 5　加工持续性能

将约10 m织物连续经过整理液轧槽,浴比1∶12,一浸一轧后烘干、焙烘,浸轧过程中不再补充整理剂,然后每隔50 cm取样,测试织物的拒水、拒油性能。

1. 3. 6　透气性能

参照GB/T 5453—1997《织物透气性的测定》测试并评级。

2　结果与讨论

2.1　乳液粒径分布

采用激光粒度仪测定EzGard EG-8610乳液粒分布,结果如图1所示。

由图1可以看出,乳液的粒径主要分布在68-143 nm,且在96 nm处的分布密度达到最大值,可以为EzGard EG-8610乳液粒径较小,均匀度较好。

2.2　乳液稳定性

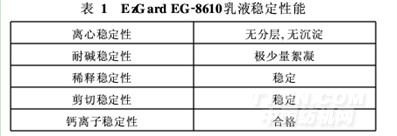

EzGard EG-8610乳液的各项稳定性能指标表1。

结果表明, EzGard EG-8610乳液在常规条件下良好的稳定性。

2.3　拒水拒油性能

2. 3. 1　整理剂用量对拒水拒油效果的影响

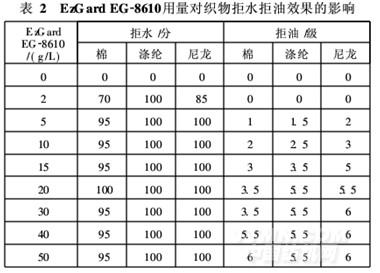

EzGard EG-8610用量对织物拒水拒油效果的影见表2。

由表2可以看出,随着整理剂用量的提高,织物效果显著提高。整理剂用量为2 g/L时,涤

纶面料的拒水效果达到100分;整理剂用量为20 g/L时,涤纶和尼龙面料的拒油效果达到5. 5级;整理剂用量为40 g/L时,纯棉面料的拒油等级达到5. 5级。

2. 3. 2　工作液温度对拒水拒油效果的影响

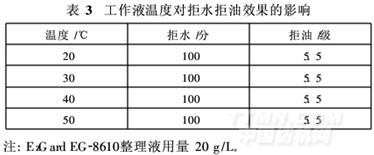

以涤纶面料为例,考察工作液温度对拒水拒油效果的影响,见表3。

由表3可以看出,涤纶拒水拒油效果受EzGardEG-8610工作液温度的影响较小,具有较广的温度适用范围,能适应印染车间温度的变化。

2. 3. 3　加工连续性能

实际大生产中,采用有机氟拒水拒油整理剂连续浸轧织物,其拒水拒油效果一般会有所下降。其原因有:拒水拒油整理剂对织物具有较大的亲和性,初始浸轧时,织物上所带整理剂相对较多,后续浸轧时,织物上所带整理剂相对较少,从而导致拒水拒油效果下降;此外,织物在浸轧整理液时由于布面pH值稍高或布面残留助剂,会影响整理液的稳定性,致使连续性下降。


• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
