.jpg)

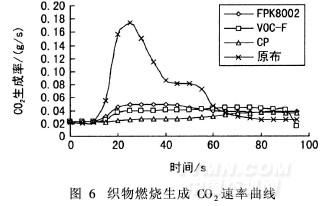

图6显示,未处理试样的CO2生产速率曲线存在明显的峰值,其值均高于阻燃整理后试样;而经阻燃整理试样的CO2生成速率曲线较平坦。这说明未处理试样燃烧比较充分,释放出大量让人窒息的CO2,而阻燃剂则有效抑制了CO2生成。
3 结论
(1)采用FPK8002阻燃剂对阻燃涤纶/棉混纺织物进行阻燃整理,其优化工艺为FPK8002质量浓度400 g/L,交联剂质量浓度80 g/L, 150℃焙烘3 min。
(2)三种氮磷类阻燃剂采用相同工艺进行处理后,改性涤棉混纺织物的热释放速率、热释速率峰值及总热释放量均显著降低。
(3)氮磷类阻燃剂阻燃整理抑制了织物的充分燃烧,使改性涤棉混纺织物燃烧过程中CO2生成速率降低,而烟雾释放量和CO的生成速率则有所提高。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
