由表1可以看出，随着阻燃单体NPAZ用量的增加，阻燃效果增强。这是由于织物经含磷阻燃剂整理后，改变了纤维大分子链的热裂解历程。阻燃单体在受热分解过程中产生多磷酸结构，阻止了左旋葡萄糖的形成，并且进一步促使纤维脱水，生成不饱和双键，促进纤维素分子间形成交联，增加了固体炭的形成，从而使整个体系的表观活化能大大增加，因而高温时较未进行阻燃整理的棉织物更难分解，体系的热稳定性得到提高。此外，合成的阻燃单体中富含大量的氮元素，与纤维索纤维作用可提高分解温度，并与纤维热裂解时产生的可燃性气体作用，起到稀释和阻燃的效果l3l。所以阻燃单体用量越高，阻燃效果越好。
但是，整理织物的断裂强力和白度则随阻燃单体用量的增加而逐渐下降。这是因为阻燃单体NPAZ与水性聚氨酯分子之间发生架桥反应，阻碍了织物分子链之间相对滑动，在外力作用下较容易断裂，造成织物力下降。此外，由于阻燃单体NPAZ在高温焙烘下易黄变，必然影响织物白度。综合考虑，阻燃单体NPAZ用量选择25％为宜。
2．2．2阴离子水性聚氨酯用量的影响

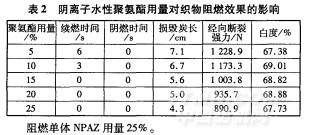

阴离子水性聚氨酯在阻燃过程中的作用比较复杂，其自身并不具备优良的热稳定性，但其分子中富含大量的碳元素，可以作为阻燃过程中的炭源。阴离子水性聚氨酯用量对阻燃效果的影响见表2。
.jpg)
表2中，织物阻燃效果随着水性聚氨酯用量的增加而提高，但是强力随之下降，对白度的影响不大。这是由于在预烘和焙烘过程中，阴离子水性聚氨酯和阻燃单体发生架桥反应，形成化学交联，且交联密度在一定范围内随其用量的增加而增大，从而在织物表面形成连续、致密且相容性好的薄膜，连接和包覆更多的阻燃单体于织物表面，从而提高耐水性和阻燃效果。而且，阴离子水性聚氨酯在纤维热裂解过程中，可以作为炭源组分而存在，高温降解过程中，在棉织物表面形成一层致密的保护炭层，阻碍燃烧产生的热量向纤维内部扩散，从而降低织物的燃烧性能，进一步提高织物的阻燃性能。
但如前所述，随着水性聚氨酯用量的增多，能与阻燃单体之间形成更多的化学和物理交联，阻碍了纤维在外力作用下分子链之间的滑动，纤维的刚性增强，织物断裂强力下降。而整理后织物的白度主要与阻燃单体NPAZ黄变以及焙烘温度有关，故阴离子水性聚氨酯的用量对白度影响并不显著。综合考虑阴离子水性聚氨酯对织物阻燃性能及强力的影响，其用量选择15％为宜。
2．2．3焙烘温度的影响
按上述优选的NAPZ和水性聚氨酯用量参数对织物进行阻燃整理，焙烘温度对阻燃效果的影响见表3。
<<上一页[1][2][3][4][5]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
