纯棉织物免烫整理工艺的优化

2．2免烫整理剂质量浓度对免烫整理效果的影响

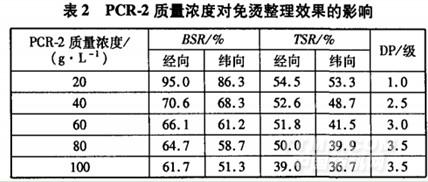

按“1．2节免烫整理工艺”，改变免烫整理剂PCR-2质量浓度，试验免烫整理剂质量浓度对织物免烫效果及织物强力的影响，结果见表2。

由表2知，随着PCR-2质量浓度增加，纯棉纱卡的免烫性能越来越好，但断强保留率和撕强提升率逐渐下降。这主要是由于随着免烫树脂进人纤维低侧序度无定形区[6]，与纤维形成不均匀的共价交联，造成应力集中的现象，共价交联越充分，应力相对也越集中，从而导致大分子链更易断裂，断裂强力下降明显。共价交联网状结构的形成，也会使纤维或纱线之间的相对活动受到一定限制，纤维延伸度下降，撕破强力下降幅度加大。综合考虑生产成本、免烫性能和物理机械性能，确定免烫树脂质量浓度为80g／L。

2．3纤维保护剂种类对免烫整理效果的影响

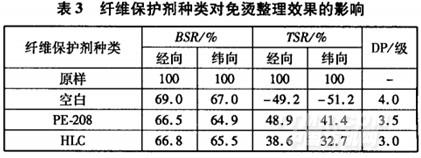

为了降低树脂对织物机械性能的影响，在免烫整理中往往要加入强力保护剂[7]。选用2种强力保护剂PE-208和HLC进行试验，按“1．2节免烫整理工艺”进行试验，结果见表3。

由表3可知，在免烫树脂工作液中加入纤维保护剂PE-208(或HLC)后，撕强提升率出现了较大程度提高，但对织物断强保留率并无提高作用，而且削弱了免烫效果。这说明，纤维保护剂PE．208(或HLC)对免烫整理织物撕强具有较好的保护作用，且PE-208的作用大于HLC。在实际生产中选用纤维保护剂PE-208。

2．4纤维保护剂质量浓度对免烫整理效果的影响

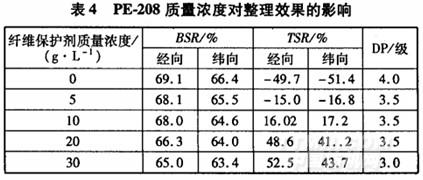

按“1．2免烫整理工艺”，改变PE-208质量浓度，试验不同质量浓度纤维保护剂对织物性能的影响，结果见表4。

由表4可以看出，随着纤维保护剂PE-208质量浓度增大，织物的撕破强力提高，但是断裂强力有所降低，并且其用量太大，会降低免烫效果。综合考虑，确定纤维保护剂PE-208的质量浓度为20g／L。

2．5催化剂种类对免烫整理效果的影响

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
