锥形量热仪在TEOS／磷酸阻燃体系中的应用研究

2结果与讨论

2．1燃烧性能

2．1．1热释放速率和总释放热

热释放速率(简称HRR)是指单位面积样品所释放热量的速率，反映材料在燃烧时所释放热量的快慢，HRR的最大值为热释放速率峰值(简称pkHRR)，pkHRR表征材料燃烧时的最大热释放程度．总释放热（简称THR)是单位面积的材料从开始燃烧到结束所释放的热量，反映材料在燃烧时所释放的热量．通常pkHRR、THR越大，材料在燃烧时释放给燃烧表面的热量越多，从而使材料的热裂解速度加快，并会产生更多的挥发性可燃物，导致火焰的蔓延速度加快，火灾的危险性增大．

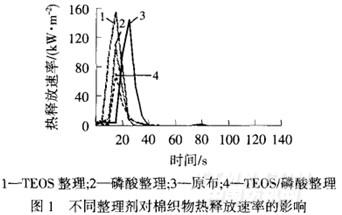

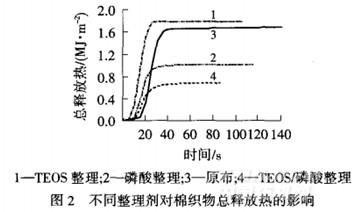

从图1与图2可以看出，TEOS整理织物的热释放速率峰值与总释放热最大，分别为156．60kW／m2。和1．78MJ／m2,均高于原布(分别为145．66kWl／m、1．68MJ／m2)，未表现出阻燃效果．原因是TEOS在酸性水溶液中发生水解与缩聚反应，但反应不完全，整理后的织物中仍有部分，存在，增大了燃烧速率与燃烧释放热．经磷酸整理后织物的燃烧性能有所改善，热释放速率峰值与总释放热较原布有所降低．TEOS／磷酸整理后棉织物的热释放速率峰值与总释放热最低，分别下降至70．76kW／m2、0．67MJ／m2．说明TEOS与磷酸单独使用时对棉织物的阻燃性能影响不大，但两者共同作用可明显改善织物阻燃性能，具有协同阻燃作用．目前很多观点认为，在燃烧过程中，磷酸阻止左旋葡萄糖生成，促进纤维素脱水炭化，含硅基团则参与炭化，并增加炭层的稳定性，从而发挥磷硅协同阻燃效果．[6]

另外，TEOS、磷酸与TEOS／磷酸阻燃剂整理均使织物热分解时间提前．对于TEOS整理’由于织物中存在。等成分，与纤维素相比，其热稳定性能较差．而磷酸与TEOS／磷酸阻燃剂整理，则由于磷酸的加入使材料热稳定性有所降低．


• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
