氨纶精练剂TF-109的应用性能-纺织技术中心

氨纶精练剂TF-109的应用性能

来源：印染在线　发布时间：2012年04月12日

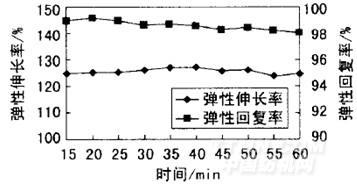

图6时间对织物弹性性能的影响

由图6可知，随精练时间增加，织物弹性回复率缓慢降低，因此，处理时间不宜过长。精练时间对织物白度和弹性伸长影响较小。处理时间以20～40min为宜。

2．1．4 浴比

采用精练温度80℃，处理时间30min，TF一109质量浓度5g／L，碳酸钠质量浓度2L，测定不同浴比下的精练效果及弹性性能，见图7和图8。

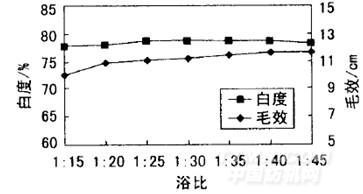

图7浴比对精练效果的影响

由图7可知，浴比从1：15提高至1：20，对毛效的提高作用较明显。此后继续提高浴比，毛效变化不大。从白度变化曲线看，其受浴比变化的影响很小。

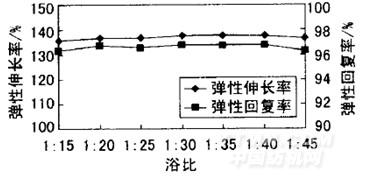

图8浴比对织物弹性性能的影响

由图8可知，浴比对织物的弹性性能影响较小。由以上分析得出，较佳浴比为1：20～1：40。

2．2正交试验分析

在单因素试验的基础上，采用(3)正交试验，优化精练条件(结果见表l和表2)。

从表2知，影响织物毛效因素的主次顺序为：TF·

109质量浓度＞精练温度＞浴比和精练时间。优选方案为A3B3C2D3，即TF一109质量浓度6g,／L，浴比l：40，精练温度8O℃，处理时间30min。影响织物白度的主次顺序为：TF一109质量浓度＞浴比和精练时间＞精练

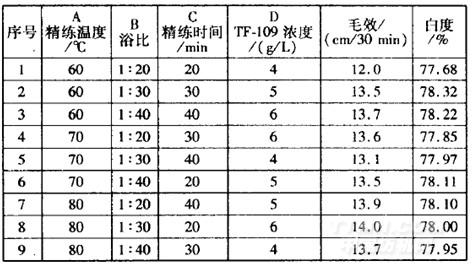

表1L9(34)正交试验设计与结果

表2 精练工艺正交试验结果分析
