氨纶精练剂TF-109的应用性能-纺织技术中心

氨纶精练剂TF-109的应用性能

来源：印染在线　发布时间：2012年04月12日

由以上分析知，精练剂质量浓度为6g,／L时，可以同时达到毛效和白度的最佳值。

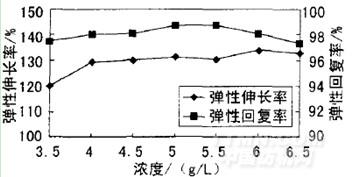

图2TF一109浓度对弹性性能的影响

由图2可知，精练剂质量浓度小于4g／L时，弹性伸长率随其增加而有较明显提高，同时弹性回复率也有所增加。但是当质量浓度大于5．5L时，织物弹性回复率呈下降趋势。由此可见，精练剂用量并不是越多越好，应适当控制精练液质量浓度，取5g／L。

2．1．2精练温度的影响

采用浴比1：30，精练时间30min，TF一109质量浓

度5g／L，碳酸钠质量浓度2g／L，测定不同温度下的精

练效果及对弹性性能的影响，见图3和图4。

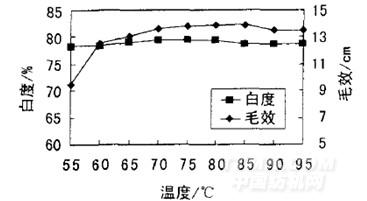

图3精练温度对精练效果的影响

由图3知，精练温度在55～6O℃时，毛效迅速增加；超过60℃后，再继续提高温度，毛效增加趋缓；而超过85℃后，毛效略有下降。这是由于精练剂TF一109在较低温度即对油剂有很好的溶解作用，织物上的油剂及杂质可基本被去除。白度受温度影响较小，仅65～85℃时稍有增加。因此，精练温度可设在60～80℃。

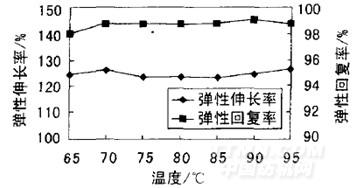

图4精练温度对织物弹性性能的影响

由图4可知，在温度65～95℃内，织物弹性伸长率和弹性回复率基本没有影响。

2．1．3精练时间

采用精练温度80℃，浴比1：30，TF一109质量浓度5g／L，碳酸钠质量浓度2g／L，测定时间对精练效果和弹性性能的影响，结果见图5和图6。

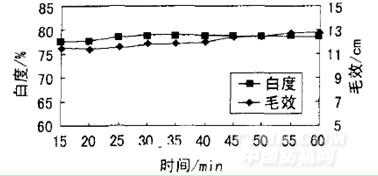

图5时间对精练效果的影响

由图5可知，精练时间从25min至30min，毛效提高较明显；之后随着时间增加，毛效增加缓慢；超过45min后，毛效基本恒定。
