染色法识别防皱整理交联度

 1.4　性能测试方法

(1)断裂强力

按ASTM D5035—1995(2003)《织物断裂强力和伸长的标准试验方法》测定;

(2)撕破强力

按ASTM D1424—1996《冲击摆锤法测定织物的撕破强力》测定;

(3)折皱回复角

按AATCC 66—2006《机织物折皱回复性的测定回复角法》测定;

(4)甲醛含量

按JIS L1041—2000《甲醛释放含量测试》测定。

2　结果与讨论

采用染色法识别交联程度,主要是利用酸性大红、直接湖蓝和黄色苦味酸混合染料对免烫整理前后不同交联程度纤维直接性和反应性的不同,可根据染色物颜色的不同来识别交联程度。

2.1　纤维素纤维交联程度

2. 1. 1　天然纤维素纤维

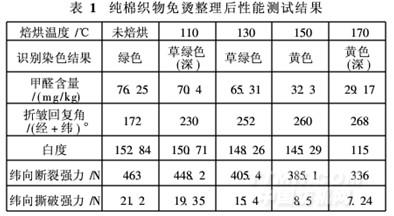

对纯棉织物进行树脂免烫整理,焙烘后剪取6 cm×4 cm试样,称重,进行染色试验。免烫整理试样的颜色、强力、甲醛含量和折皱回复角等结果见表1。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
