0 前言
纯棉织物免烫整理后经洗涤,仍具有良好的抗皱性能,稍加熨烫甚至不熨烫就可达到平整硬挺的效果[1]。免烫整理大多采用树脂整理法,可用于棉、麻、粘胶、涤棉和涤粘等织物[2]。
目前对织物免烫整理效果的测定,多采用酶催化降解法、红外光谱法等,并参考折皱回复角、强力保留率、甲醛含量等物理指标[3]。但这些指标仅从宏观上反映织物的整理效果,而不能反映交联是否充分。交联程度对免烫整理产品质量的影响很大,确定交联程度不仅有助于制定合理的整理工艺,评价树脂优劣和催化剂的活性,而且对实现超级免烫、探索交联反应机理也具有重要意义[4]。本项目以纤维素纤维、蛋白质纤维、化学纤维纯纺色织面料为研究对象,探讨染色法判别织物免烫整理交联程度的可行性。
1 试验部分
1.1 材料与试剂
织物
纤维素纤维 11. 6 tex/11. 6 tex, 511根/10 cm×314根/10 cm, 105 g/m2,纯棉液氨增白府绸;
再生纤维 11. 6 tex/11. 6 tex, 511根/10 cm×354根/10 cm, 106 g/m2,铜氨液氨白色府绸;
蛋白质纤维 2. 4 tex×3/2. 4 tex×3, 708根10 cm×433根/10 cm, 93 g/m2,蚕丝液氨增白府绸;化学纤维 11 tex/11 tex, 551根/10 cm×393根10 cm, 100 g/m2,涤纶府绸;
化学纤维 7. 8 tex/7. 8 tex, 826根/10 cm×393根/10 cm, 95 g/m2,尼龙府绸。
染料 直接蓝,直接黄,酸性大红和黄色苦味酸拼混剂(科莱恩公司)。
助剂 树脂MS,催化剂MX,纤维保护剂HPD(均为科莱恩公司);柔软剂SL(联邦科特公司)。
仪器 天平,玻璃或不锈钢制品容器,电热炉,量筒,玻璃棒,滤纸。
1.2 免烫整理工艺
处方/(g/L)
树脂MS 120
催化剂MX 46
纤维保护剂HPD 30
柔软剂SL 30
pH调节剂 2
工艺流程 浸轧整理液(二浸二轧,轧余率65% )→烘干(80℃×3 min)→焙烘[(110~170)℃×
3 min]

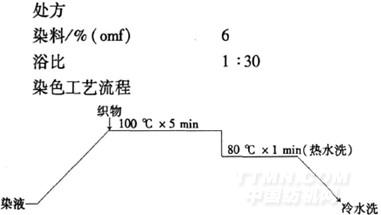

1.3 染色工艺
酸性大红、直接湖蓝、直接黄和黄色苦味酸以一定比例混合,加入适量电解质,调节pH值至4~5配置成染液。
将洗净的试样夹在两片滤纸中吸干水分,自然晾干,观察其色泽变化。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
