纤维素氨基甲酸酯溶液制备工艺研究-纺织技术中心

纤维素氨基甲酸酯溶液制备工艺研究

来源：印染在线　发布时间：2012年04月09日

可以看出，CC含氮量对其溶解性及溶液黏度、稳定性的影响是很大的。含氮量低，CC的溶解性差，所得溶液黏度低，不适合纺丝；而含氮量过高，虽然溶解性很好，但所得溶液黏度过高，可纺性变差。

显然，CC含氮量与溶解CC所需NaOH溶液浓度及所得CC溶液黏度之间存在一特定的比例关系，含氮量低，NaOH溶液与cc颗粒之间形成的氢键强度不足以使其溶解，过高的含氮量使CC分子量上升，而使溶液黏度提高，因此认为CC溶液的含氮量为2．34％～3．56％较理想。

2．5原料聚合度对CC溶解性能的影响

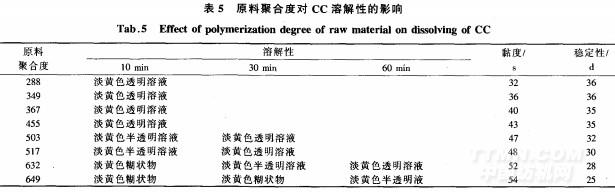

选用不同聚合度的棉浆粕，合成含氮量为2．62％的CC，在一5～0℃条件下使其溶解在2．5mol／L的NaOH溶液中，观察溶解状况，选择溶解较好的进行渗透处理，测定所得CC溶液的黏度及稳定性，结果如表5所示。

从表5可以看出，原料聚合度对其溶解性的影响很大。聚合度相对较低时，cc非常容易溶解，溶液稳定性也好，但黏度稍差；而聚合度过高，CC的溶解性和稳定性不好，溶液黏度也偏高。因此认为制备CC纤维的纤维素原料的聚合度在350～632之间为宜。

2．6其他因素对CC溶解性能的影响

2．6．1助溶剂

选用聚合度为649的棉浆粕，合成含氮量为2．50％的CC，在一5—0℃条件下，使其溶解在分别含少量尿素、离子液体(CHBF4N)、氨水、A1C1，及ZnC1的2．5mol／L的NaOH溶液中，观察溶解状况。

结果发现：尿素、A1C1及ZnC1在一定程度上对CC有助溶作用，助溶能力是：尿素>A1C1>ZnC1，。这可能是因为这些添加剂被CC表面吸附后，能增加CC与介质问的亲和力，降低了cc溶液的黏性，从而起到助溶作用。

2．6．2浆粕种类

分别选择了棉浆粕(聚合度为517)和木浆粕(聚合度为520)作原料，合成含氮量为2．75％的CC，在相同条件下作溶解实验，结果发现二者都可形成淡黄色透明溶液，且溶解速度相当。

3结论

1)CC溶液较理想的制备方法是：选用2．25～3．0mol／L的NaOH溶液，等CC溶解后，采用渗析法获得CC与NaOH质量比≥1的CC溶液。

2)溶解CC的最适宜温度为一5—5℃，在此温度范围，所得溶液的黏度符合纺丝要求，稳定性较好。

3)CC的含氮量为2．34％一3．56％较为理想。4)制备CC纤维的纤维素原料的聚合度在350—632之间为宜。

5)尿素、A1C13及ZnC1，在一定范围内对cc有助溶作用，助溶能力是：尿素>Aic1，>ZnC1。

6)浆粕种类对cc溶解性无影响。

精品推荐
