羊绒低温染色助剂MiralanLTD

艺处方

渗透剂AlbegalFFA-01/%　　　　　　　1.0

匀染剂AlbegalB/%    2.0

80%醋酸/(mL/L)(调节pH值4~5.5)     2 .5

Lanasol染料   2

纯碱/(g/L)(调节pH值8.5)    3~4

浴比     1∶30

工艺流程

助剂:渗透剂AlbegalFFA-01,匀染剂AlbegalB。

1.2.2　低温染色工艺

工艺处方

MiralanLTD/%   2.0

80%醋酸/(mL/L)(调节pH值4~5.5)   2.5

Lanasol染料  2

纯碱/(g/L)(调节pH值8.5)  3~4

浴比  1∶30

工艺流程

2　结果与分析

2.1　上染百分率

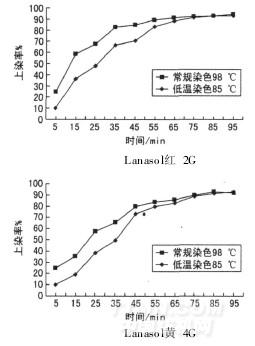

对lanasol红2G,黄4G,蓝3G染料分别按1.2.1节和1.2.2节工艺进行平行试验,测试染色过程中不同时间的染液吸光度,计算上染百分率,并绘制上染曲线,比较常规染色和低温染色工艺的上染率,结果见图1。

从图1可以看出,采用低温染色工艺,初始上染率明显低于常规染色工艺,相差约10%。但染色55min后,上染率都趋于平衡且基本接近。

2.2　染色织物的机械性能

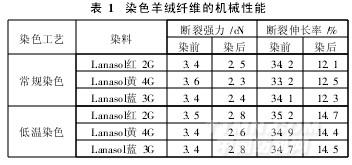

对上述染色样品的机械性能进行测试,研究常规染色工艺和低温染色工艺对羊绒纤维断裂强力和断裂伸长率的影响,结果见表1。

从表1知,常规染色工艺下,羊绒单纤维断裂强力在2.3~2.5cN,断裂伸长则在12.1%~12.5%;采用低温染色新工艺,单纤维强力和断裂伸长都有所提高,分别在2.6~2.8cN和14.5%以上,纤维可纺性明显提高,有利于提高纺纱制成率。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
