1实验部分
1．1实验材料
纯棉色织坯布，幅宽为160cm，经纬纱线密度均为14．5tex，织物经纬密度为472．5根／10cmX315根／10cm(无锡金茂对外贸易有限公司提供)；“雪梅”牌纤维素酶(活力为10000U／g)；科莱恩柔软剂(无锡科奇纺织化工贸易有限公司提供)；冰醋酸(分析纯R)；无水醋酸钠(分析纯R)；碳酸钠(分析纯R)。
1．2实验设备及仪器
SK3200LH超声波清洗器(上海科导超声仪器有限公司)；电热恒温水浴锅HH．S14s(金坛市环保仪器厂)；101．A．3型电热鼓风干燥箱(上海实验仪器厂有限公司)；P．AO小轧车(冈崎机械制造有限公司)；YG026A型电子织物强力机(常州第二纺织机械厂)；KES．FB2弯曲性能测试仪(13本)；YG(B)541D型全自动数字式织物折皱弹性仪(温州方圆纺织仪器厂)；电子天平(Mettler．toledoGroup)。
1．3实验流程及条件
1．3．1预处理工艺
纤维素酶一浴法处理工艺：纤维素酶用量2．5％(o．W．f)，浴比1：20，pH值4．5，40℃下处理60min一失活一热水洗(80℃，10min)一冷水洗(10min)一晾干。
超声波／纤维素酶一浴法处理工艺：超声波协同纤维素酶水浴预处理(40kHz，浴比1：20)一失活一热水洗(80℃，10min)一冷水洗(10min)一晾干。
1．3．2柔软整理工艺
预处理织物小样充分凋湿(20℃，65％)一调配柔软剂处理液(30g，L，pH值4．5)一二浸二轧一冷水洗一烘干。
1．4测试方法
弯曲刚度和弯曲滞后矩采用KES．FB2弯曲性能测试仪进行测试。一般意义上讲，织物的弯曲性能指标越小，则织物的柔软性能及弹性越好。弯曲刚度和弯曲滞后矩数值均取织物经向和纬向测定值的平均值进行评价。
折皱回复角：参照GB／T3819-1997(纺织品织物折痕回复性的测定》方法，在全自动数字式织物折皱弹性仪上测试。折皱回复角均取棉色织物的经向和纬向缓弹性回复角之和。
断裂强力和断裂伸长率参照GB／T3923．1—1997，在YG026A型电子织物强力机上测试。
芯吸高度的测定是将织物裁剪成纬向5cm，经向20cm的试样，充分调湿(20℃，65％)后将一端固定，另一端垂直浸入自来水中1cm，测量其在30min内水沿着经向上升的高度。
2结果与讨论
2．1酶用量对纯棉色织物性能的影响

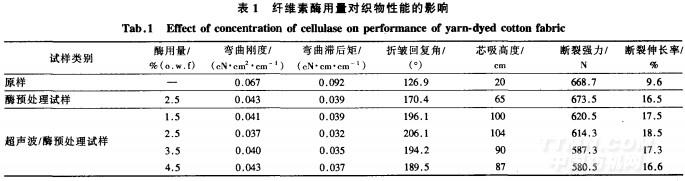

处理条件：超声波40kHz，40℃，浴比1：20，pH=4．5，酶用量分别为1．5％、2．5％、3．5％、4．5％(O．W．f)，处理50min，然后将试样晾干，充分调湿后进行柔软整理。结果如表1所示。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
