空气等离子体处理棉织物的抗紫外线性能探讨-纺织技术中心

空气等离子体处理棉织物的抗紫外线性能探讨

来源：印染在线　发布时间：2012年04月09日

2．3傅里叶变换红外光谱分析

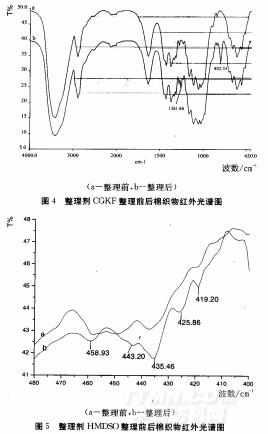

对比图4(a'b)可以看出，经整理后棉织物的红外光谱中，在1261cm-1处出现了一吸收峰，为抗紫外线整理剂CGKF中SiCHs的特征吸收峰。而在802cm-1处出现较强吸收峰为整理剂CGKF中Si_O__Si特征吸收峰。说明经整理后，CGKF整理剂附着在织物上，使得织物的抗紫外线性能发生变化。

对比图5(a'b)可以看出，经等离子体照射后在425cm-1处出现较强吸收峰为HMDSO中Si一O—C特征吸收峰j。说明整理剂HMDs0在等离子体照射下，发生化学反应，在棉纤维

表面沉积了二氧化硅薄膜，使棉织物抗紫外性能得到提高。

2．4扫描电镜测试

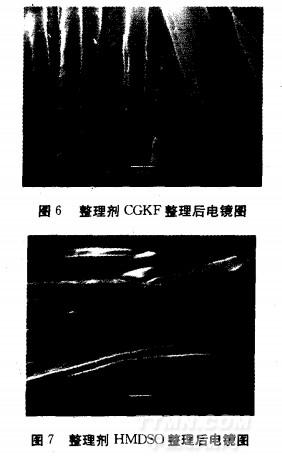

由图6可以看出CGKF整理后，纤维的表面有明显的凹槽和凹坑，有些纤维的表面已经成蜂窝状，并且还有一些小颗粒，这可能是等离子体聚合产物旧，从而使棉织物抗紫外线性能提高。

由图7可清晰地看出，在棉纤维的表面除了有少量的颗粒和明显的凹槽以外，还有一层致密、连续的薄膜沉积，这说明覆盖有整理剂HMDSO的棉织物，经等离子体照射后，HMDSO发生分解，在棉纤维表面沉积二氧化硅薄膜，从而使棉织物的抗紫外性能得到提高。

3结论

(1)采用整理剂CGKF和HMDsO，棉织物的抗紫外性能均有大幅度提高。

(2)比较两种不同整理剂改善棉织物的抗紫外性能的效果，整理剂CGKF处理后的棉织物抗紫外线性能更好一些，紫外线平均透过率达到1．7，使棉织物具有非常优异的紫外线防护功能。
