空气等离子体处理棉织物的抗紫外线性能探讨-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

空气等离子体处理棉织物的抗紫外线性能探讨

来源：印染在线　发布时间：2012年04月09日

煮练液处方(以对织物重量百分率计)：烧碱(100%)为3，水玻璃(相对密度1．4)0．5%，表面活性剂0．5%，亚硫酸氢钠为0．5%，磷酸三钠1%。

煮练工艺条件：浴比(织物重量：煮练液体积)为1：3，煮练压力为大气压，煮练温度为100℃，煮练时间为3h。

1．32红外光谱分析

利用SpectrumOne-B型傅立叶变换红外光谱仪对两种整理剂整理前后试样进行红外光谱分析。

1．3．3扫描电镜测试

利用JSM-6460LV型扫描电镜观察整理前后试样在扫描电镜下影像的变化。

1．3．4紫外线分光光度计测紫外线透过率

用Lambda35型分光光度计测定各种抗紫外试样的透过率曲线，并用面积比求出280320nn2紫外线区域的平均透过率(%)。

2结果与分析．

2．1棉织物的紫外线透过率

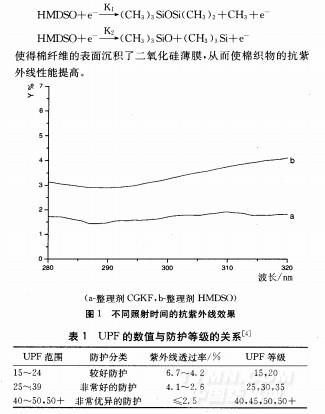

图1是当等离子体照射时间为60S，照射距离为9mm时，采用两种不同整理剂对棉织物进行处理后，棉织物的紫外线透过率情况。

由图1可以看出，采用整理剂CGKF和HMDS0，波长在280~320nm．的紫外线平均透过率均大幅度下降，棉织物的抗紫外性能均有很大提高，符合国家纺织品防紫外线要求(见表1)，但经整理剂CGKF处理后的棉织物紫外线平均透过率降低至1.7%，使棉织物具有非常优异的紫外线防护效果，优于整理剂HMDSO。

虽然采用两种整理剂，棉织物抗紫外线效果相差不很大，但它们各自作用机理却不同。整理剂CGKF因为分子量大，聚合度高，分子主链结构中含I有Si—O、si～C化学键，键能较高(Si—O键4．6eV，Si一C键8．3eV)，所以等离子体作用下产生自由基较少孩4蚀作用较弱，主要发生聚合反应，在CGKF大分子间发生交联，形成网状结构。而整理剂HMDSO对棉织物进行二浸二轧整理后，在棉纤维的表面沉积了大量的等离子体聚合物，经等离子体处理后，HMDSO主要发生如下两个化学反应：

2．2棉织物抗紫外线性能耐洗牢度

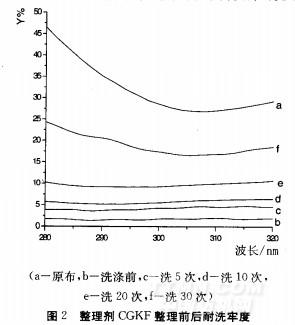

由图2、图3可以看出经整理剂CGKF整理后织物的耐洗牢度比用整理剂HMDSO要好，这主要是因为在等离子体作用下，CGKF大分子间发生交联形成的网状结构使得耐洗牢度好。
