湿摩擦牢度提升剂WPU的应用工艺

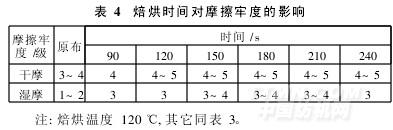

由表4可见,焙烘90 s,干摩擦牢度就从3~4级提高到4级,湿摩擦牢度从1~2级提高到3级;焙烘150~210 s,干摩擦牢度提高到4~5级,湿摩擦牢度提高到3~4级;但是焙烘240 s,湿摩擦牢度稍微降低。

由此可知,焙烘时间为150 s时,WPU自交联充分,可以在纤维表面生成连续、均匀的薄膜。以下试验中,WPU的焙烘时间选择为180 s。

2. 1. 5　柔软剂用量对摩擦牢度的影响

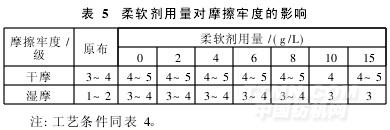

为改善织物手感,大多采用有机硅类柔软剂处理织物,但此类柔软剂会降低织物摩擦牢度。所以,我们选用长链脂肪酰胺类衍生物的软片柔软剂WE。由表5可见,当柔软剂WE的用量少于8 g/L时,棉织物的干、湿摩擦牢度与未加柔软剂时的整理效果一样。之后,随着用量的增加,织物的湿摩擦牢度有所下降。可能是用量加大,阻碍了WPU自交联成膜,或降低了其与纤维、染料的反应性。

2. 2　WPU对不同活性染料摩擦牢度的影响

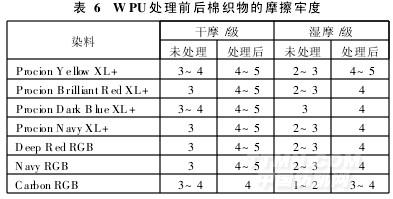

纯棉白色斜纹机织布经下列几种活性染料染色后,再用WPU按上述的工艺条件进行处理,测试处理后,织物的干、湿摩擦牢度如表6所示。

由表6可以看出,WPU对不同活性染料染色织物处理后,织物湿摩擦牢度显著提高,都达到3级以上,有的甚至达到4~5级。其中,黑色活性染料染色织物湿摩擦牢度的提高最为明显。染色织物的干摩擦牢度

提高也很明显,基本上都可以达到4~5级。

2. 3　WPU对其它色牢度的影响

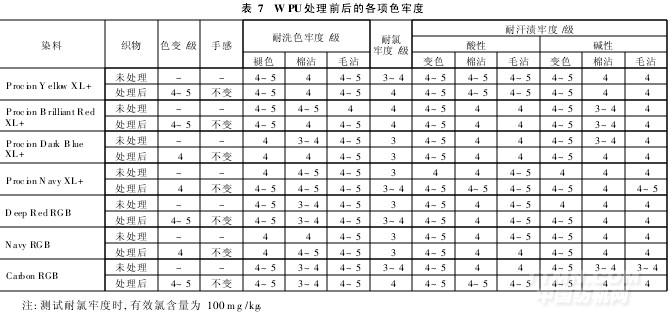

WPU对其它色牢度影响如表7所示。

从表7中可以看出,WPU处理后,染色织物的耐氯牢度略有提高,其它几项色牢度指标基本不变。这可能由于WPU在纤维表面形成立体网状薄膜,覆盖并封闭了染料,减少了染料与水的接触,防止染料溶解和水解;WPU又可以与染料、纤维上的活性基反应,进一步减少染料水解的机会。WPU整理后的染色织物色变都达4级以上,说明其不会产生明显的色变,且整理后织物的手感也未有变化。

3　结论

WPU处理织物的最佳整理工艺:浸轧(WPU40 g/L,室温下二浸二轧,轧余率约80% )→烘干→焙烘(120℃×3 min)。用WPU以最佳工艺处理染色织物,不仅可以提高活性染料深浓色棉织物(斜纹机织)的湿摩擦牢度,而且对其它的色牢度影响不大,耐氯牢度还有所提高。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
