无甲醛固色剂JXH的合成与应用-纺织技术中心

无甲醛固色剂JXH的合成与应用

来源：印染在线　发布时间：2012年03月28日

试验耐热压色牢度》,在YG605型熨烫升华牢度仪上进行。

　　由表6可以看出,样布经直接铜蓝2R染色后,以固色剂JXH固色,干摩擦色牢度由原先的4级提高到4~5级,湿摩擦色牢度由3~4级提高到4~5级。皂洗牢度由2~3级提高到3~4级。

2.3　固色剂JXH对活性染料染纯棉织物的固色效果

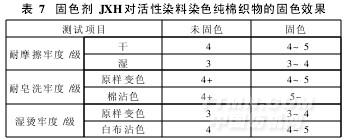

选用活性染料染得的深红色棉布样,用固色剂JXH固色的工艺流程为:浸轧固色剂(轧液温度30℃,轧余率80%,固色液浓度5g/L,固色液pH值6)→烘干(130℃)。分别测试耐摩擦色牢度、耐皂洗色牢度和湿烫牢度,结果见表7。

由表7可以看出,活性染料染得的深红色样布用固色剂JXH固色,皂洗牢度由原先的4级提高到4~5级;干摩擦色牢度由原先的4级提高到4~5级;湿摩擦色牢度由3级提高到3~4级。

3　结论

(1)固色剂JXH是一种多反应官能团的阳离子聚合物型固色剂。其合成分两步进行,反应物单位摩尔比为1∶3,生成的产品含固量为30%,为棕黄色透明液体,pH值为6。

(2)通过正交试验,得固色剂JXH的最佳固色工艺如下:

直接染料　采用浸渍法。固色剂浓度3g/L,浸渍温度50℃,浸渍时间30min,固色液pH值6,固色后90~110℃烘干。

活性染料　采用浸轧法。轧液温度30℃(室温浸渍);轧余率80%,固色液浓度5g/L,固色液pH值6,固色后在130℃下烘干。

(3)经固色剂JXH处理过的纯棉染色织物与原样相比,手感和色光几乎无变化(合成条件得当的情况下),对织物的物理力学性质也无太大影响。

(4)固色剂JXH呈阳离子性,故能和其它阳离子、非离子型助剂同浴使用,减少加工工序。
