高耐洗涤性抗菌棉纱的制备和工艺研究-纺织技术中心

高耐洗涤性抗菌棉纱的制备和工艺研究

来源：印染在线　发布时间：2012年03月28日

由表2.5可知，柔软剂SA 120能明显的提高抗菌纱线的手感，在用量为1g/L时已经超过常规柔软剂的手感，当用量在3g/L时手感较佳，能达到4级，如果再增加用量会形成过饱和，造成粘手的现象。综合试验结果，决定采用3g/L:SA-120进行抗菌后的柔软整理。

2.7、大货生产

采用40S/2的黑色棉纱，按照如下工艺进行抗菌处理：

皂洗→水洗→抗菌（抗菌整理剂JYK ABDO-100：3g/L，50℃×30min）→固色（FIX-ET 2g/L，50℃×20min）→柔软（SA-120：3g/L ，40℃×20min）→挤水→烘干（100℃）。之后将成品取样送上海SGS检测各项指标，具体见下表。

从表2.6可知，抗菌棉纱线的各项色牢度指标都通过国际标准的检测，已经得到客户的全面确认。

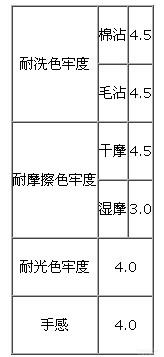

表2.6 抗菌棉纱的各项指标

取样送SGS进行的抗菌测试结果，如下表所示：

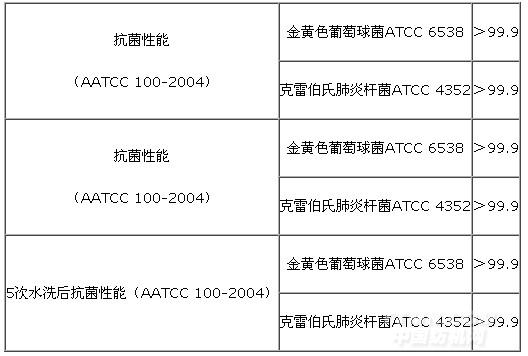

表2.7 抗菌棉纱的抗菌性能（AATCC 100-2004）

经AATCC 100-2004标准检测，抗菌性能和耐洗涤性能优良，达到客户对这两项指标的高要求，产品已大批量出口欧美国家。

精品推荐
