高耐洗涤性抗菌棉纱的制备和工艺研究-纺织技术中心

高耐洗涤性抗菌棉纱的制备和工艺研究

来源：印染在线　发布时间：2012年03月28日

1.2.1皂洗→水洗→抗菌（抗菌整理剂JYK ABDO-100:50℃×30min）→ 固色（FIX-ET:2g/L：50℃×20min）→柔软（柔软剂：40℃×20min）→挤水→烘干（100℃）。

1.2.2皂洗→水洗→固色（FIX-ET:2g/L; 50℃×20min）→抗菌（抗菌整理剂JYK ABDO-100：50℃×30min）→柔软（柔软剂：40℃×20min）→挤水→烘干（100℃）。

1.2.3皂洗→水洗→固色（FIX-ET: 2g/L;50℃×20min）→柔软（柔软剂:40℃×20min）→抗菌（抗菌整理剂JYK ABDO-100:50℃×30min）→挤水→烘干（100℃）。

1.2.4皂洗→水洗→固色（FIX-ET:2g/L;50℃×20min）→柔软、抗菌同浴处理（抗菌整理剂JYK ABDO-100、柔软剂: 50℃×30min）→挤水→烘干（100℃）。

1.3、测试方法

1.3.1抗菌性能的测定（送SGS检测，按AATCC 100-2004执行）

根据产品最终市场的不同，抗菌性能的检测采用如下两种标准进行：AATCC 100-2004和JIS L-1902-2008（定量法：菌液吸收法）。

1.3.2抗菌剂的固着率

取抗菌处理之前和之后的抗菌处理液和抗菌残液，分别用酒精稀释100倍，并在200-400nm紫外光范围内的最大吸收波长处测定处理液和残液的吸光度，并按如下公式计算抗菌剂在棉纱上的固着率：

固着率＝（A0－A1）/A0×100％

其中:A0:处理液在最大吸收波长处的吸光度；A1:处理液残液在最大吸收波长处的吸光度。

1.3.3抗菌耐洗性测试

送SGS上海分公司检测，按照AATCC 100-2004和JIS L1902-2008两种测试标准测试试样的抗菌性能。洗涤方法按AATCC 135-2004，进行水洗5次，具体水洗条件如下：（1）ⅡA（i），在4lb的负荷和85℉的温度下机洗，正常循环，滚筒烘干。

1.3.4耐洗色牢度，按AATCC 61-2007执行

1.3.5耐摩擦色牢度，按AATCC 8-2007执行

1.3.6柔软性

对于抗菌处理后的成品纱线进行手感评定，用1～5级表示，1为最差，5级为最好。

2结果与讨论

2.1 抗菌处理工艺的选择

采用4组规格为40S/2经过染色的灰色棉纱线，分别按照1.2.1、1.2.2、1.2.3和1.2.3的后处理工艺进行处理，经织袜机织成针织物后，然后送至SGS上海分公司按照1.3.1和1.3.3的检测方法分别测试4组织物的抗菌率、5次水洗后的抗菌率，具体测试结果见下表。

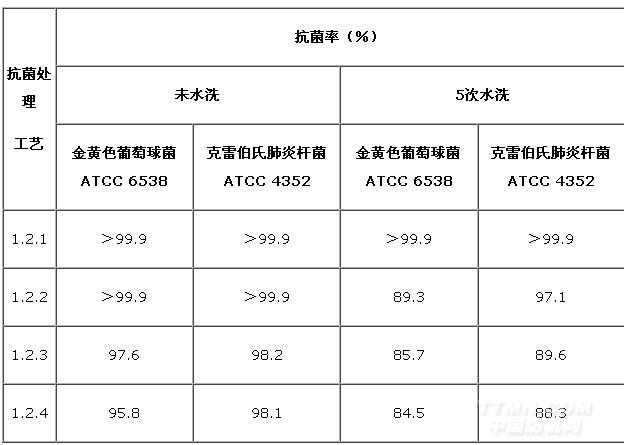

表2.1 不同后处理工艺的抗菌率比较

精品推荐
