以氢氧化钠一水合肼为原料对聚丙烯腈纤维进行水解一交联处理后，可制取改性聚丙烯腈纤维(MPAN)，该纤维的最大特点是导水透湿能力强，将其与粘胶(R)混纺后可充分发挥粘胶纤维的舒适性及MPAN的优点，其产品在运动面料领域具有良好的应用前景。本文分析了纤维混纺比对织物保暖、透湿、透气及导水性j的影响，为MPAN混纺产品的开发及应用提供参考。
1 MPAN／R混纺织物的制备

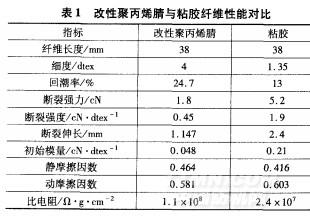

制取3种混纺比织物：R(100％)、MPAN／R(30／70)、MPAN／R(40／60)。采用的MPAN和粘胶纤维的性能差异较大(见表1)。
.jpg)
混纺织物的生产工艺流程确定为：FA006C型往复抓棉机一FA028型多仓混棉机一FA111A型清棉机一FA221B型梳棉机一FA305C型并条机(3道)一FA422型粗纱机-+EJM128K型细纱机一村田NO21C—s型络筒机一CGGA114B型整经机一G142C型浆纱机一0MNI一340型喷气织机。
1．1清梳联
由于MPAN强度较低，两种纤维含杂均较少，在清梳联工序采取“轻打、多梳、少排”的工艺原则，采用短流程化纤清梳联工艺路线，并采用多仓混棉机，既保证两种原料的充分混和，又尽量减少对纤维的打击，减少短绒的产生。由于MPAN和粘胶纤维的抱合力较低，可以适当降低道夫转速，梳棉工序的主要实验参数如下：锡林转速290r／min，道夫转速18r／min，刺辊转速800r／min，生条干定量控制在20g／5m。
1．2并条

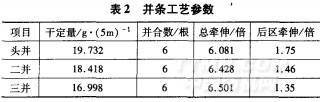

采用3道并条，主要工艺参数见表2。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
