真丝织物低温等离子体拒水拒油整理研究

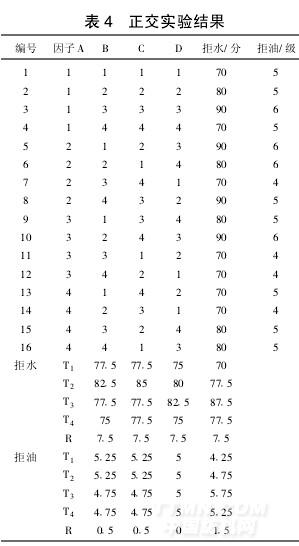

由表4比较得出拒水拒油整理最佳条件:

A2B2C3D3,等离子处理时间为3min、压强40Pa、功率100W、焙烘温度140℃、时间为5min。用最佳工艺进行实验其拒水等级为100分,拒油等级为6级,经10次水洗后其拒水等级为90分,拒油等级为6级。对等离子处理工艺进行探讨,发现各个因素对拒水拒油耐洗性影响都差不多,说明工艺条件比较容易控制,比较容易投入实际生产。

3　结　论

真丝织物经氧等离子拒水拒油整理后,整理剂TG—410接枝到织物的表面,使织物具有优良的拒水拒油性能。其与传统的拒水拒油整理工艺相比,并没有提高拒水拒油等级,但提高了整理效果的耐洗性。最佳的氧低温等离子体拒水拒油整理条件为:时间3min、压强40Pa、功率100W,焙烘温度140℃、时间5min。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
