新型高效耐碱精练剂的研制

织物撕破强力的测定可在国产的强力撕破仪上测试。将试样剪成70 mm×63 mm的长方形,每块试样测试二经二纬的撕破强力,取其平均值,数值越大表明其撕破强力越好。

1·3·8毛效的测定[5]

毛效的测定方法为:将精练后的棉布剪成经向30 cm,纬向5 cm的布条,在离一端1cm沿纬向用铅笔做一平行线,并在此末端沿纬向固定一根约重2 g的短玻璃棒作重荷,将试样另一端用夹子固定在一横架上使其垂直悬挂,下端浸入5 g/L的重铬酸钾溶液中,使液面与铅笔线正好对齐,测量30 min内重铬酸钾溶液沿经向上升的高度,以cm表示,数值越大表明精练效果越好。

2结果与讨论

2·1合成工艺的确定

2·1·1开环反应最佳工艺选择

2.1.1.1因素与水平

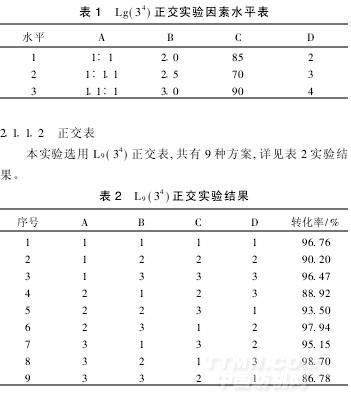

开环反应采用A(聚乙二醇和环氧氯丙烷的投料比),B(催化剂三氟化硼-乙醚络合物质量百分比),C(反应温度℃),D(反应时间h)4种因素,并选取3个水平进行正交实验(见表1),找出主次因素。

2·1·1·3直观分析结果

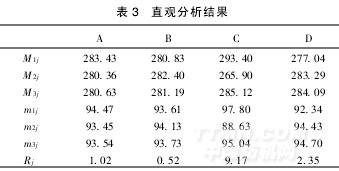

利用数理统计知识对表2中数据进行直观分析,设Mij表示第j列中水平数为i的各实验数据之和, mij= Mij/3,Rj表示极差。直观分析结果见表3。

从表3极差分析可看出,温度对转化率的影响最大,其次为反应时间D,再次为投料比A,催化剂用量B对转化率的影响最小。故由正交实验结果可得最佳开环反应条件为:温度85℃,反应时间4 h,投料比1∶1.1,催化剂用量为2.0%。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
