将浓酸稀释到所需浓度,然后取适量,在缓慢搅拌的状态下,将其加入到定量的粉末状废渣中,反应一段时间后,再添加其它的复配无机助剂,继续搅拌一段时间后,冷却至常温,放置6~8h,使废渣里的有效组分充分释放出来,即得到试验用混凝剂BS。其外观为淡黄褐色悬浊液, pH值4~5,相对密度1.4,镁盐浓度为1.65mol/L,铁盐浓度为1.24 mol/L。
1.4脱色试验
室温(22~24℃)下,在250mL烧杯中加入100mL模拟废水,然后加入一定量的复合混凝剂BS,用氢氧化钙粉末调节pH值,控制搅拌器转速为300r/min,搅拌30~60s,使混凝剂快速均匀地分散到废水中,再调节转速为50r/min,搅拌5~6min后,静置沉降30min,过滤。用722型分光光度计,在各染料的最大吸收波长处检测滤液吸光度A,以纯净蒸馏水作参比。按下式计算脱色率:
式中:A1———脱色前的模拟废水;
A2———脱色后的模拟废水。
1.5混凝试验
混凝试验操作步骤同1. 4,待搅拌后的混凝液静置沉降一段时间后,取上层澄清液分别测定其色度和COD值。
1.6水质分析
脱色试验色度 最大吸收波长分光光度法;
混凝试验色度 稀释倍数法;
COD值 重铬酸钾标准回流法。
2结果与讨论
2.1混凝剂BS的脱色效果
2.1.1pH值对混凝剂BS脱色效果的影响

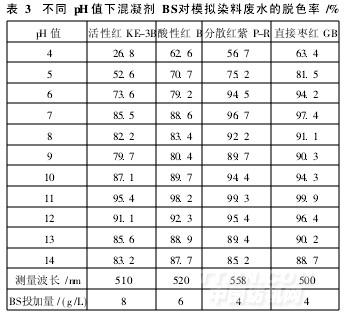

水样pH值对染料分子的结构有一定的影响,且pH值不同,染料的吸光度也不同。测定不同pH值下水样处理前后的吸光度,结果如表3所示。
.jpg){kind=small}
由表3可知,混凝剂BS对试验所选染料具有较宽的脱色区,且具有两个较佳的脱色区间: pH值6~8和11~12。pH值6~8时,对分散染料和直接染料的去除效果较好; pH值11~12时,对不同类型的染料废水都有明显的脱色效果。其原因可能是,混凝剂BS中含有Mg2+、Fe3+以及少量的Fe2+和Al3+等多种具有混凝作用的金属离子,不同金属离子在不同的pH值下产生不同的水解形态,其混凝脱色机理也不同。因此,对不同类型染料废水的脱色能力不一样,由于它们相互之间的协同作用,弥补了单一金属混凝剂pH值适用范围窄的缺陷。因其主要组分是Mg2+和Fe3+离子,因此产生了两个最佳的pH值脱色范围。
2.1.2混凝剂BS的投加量对脱色效果的影响
控制水样的pH值为11~12,测试混凝剂BS的投加量对模拟废水脱色效果的影响,结果如图1所示。
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
