染料与助剂以纳米TiO2为载体的银抗菌整理剂制备与应用-纺织技术中心

打印
字号
- 大
- 中
- 小
收藏

染料与助剂以纳米TiO2为载体的银抗菌整理剂制备与应用

来源：印染在线　发布时间：2012年03月15日

Kan-SenChou[2]等用甲醛作为还原剂(碱性条件),PVP作为保护剂制备纳米银。这种还原方法很大程度依赖于碱浓。如果用NaOH,反应速率非常快,必须采用高分子量的PVP(分子量29000或55000)才

能阻止银聚集,获得稳定均一、粒径在20nm左右的银;如果用Na2CO3,采用PVP分子量8000就能阻止银聚集,获得分布均一、粒径在5nm左右的银:

2Ag++HCHO+3OH-2Ag+HCOO-+2H2O

A.Henglein[3]等采用γ射线照射,还原银离子制备纳米银,其中最关键的是用柠檬酸盐作保护剂。Pastoriza-Santos[4]等通过AgClO4和PVP回流及微波辐射的方法制备纳米银,认为银粒子形成的机理与

还原方法有关。他们发现,采用回流方法时,增加PVP聚合度,能更好地防止银聚集,并形成较小粒径。IvanSondi[5]等用抗坏血酸作为还原剂,用高分子量的萘磺酸甲醛缩合物钠盐作为分散保护剂,获得平均粒径为14.7~26.3nm的银。

2Ag++C6H8O62Ag+C6H6O6+2H+

2　商业应用

2.1　Ultra-FreshSilpureFBR-5[7]

加拿大Thomson研究中心开发的纳米银抗菌剂Ultra-FreshSilpureFBR-5,能克服传统银系纺织品抗菌剂的缺点。Ultra-FreshSilpureFBR-5主要由两部分组成(A组分∶B组分=8∶92)。A组分主要是纳米银的悬浮体(非离子);B组分可能是丙烯酸酯类的粘合剂(弱阴离子),其目的是提高耐洗性能和控制银离子的释放。经其整理的纺织品,手感和色变效果都较好,在全棉织物上的抗菌性可耐水洗50次以上。

2.2　RUCO-BACAGP

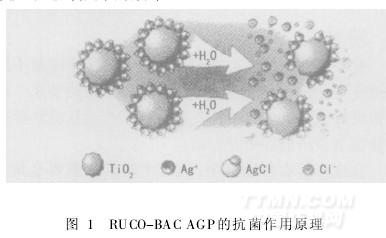

德国Rudolf公司开发了纳米二氧化钛类型的纳米银抗菌剂RUCO-BACAGP。纳米二氧化钛是有效组分氯化银的载体,在湿状态下(如排汗),释放出具有抗菌效果的银离子(自我反馈),如图1所示。由于RU-CO-BACAGP有很大的表面活性,1g纳米级的RUCO-

BACAGP大概有600000cm2的表面积,只需少量使用就可达到很好的效果。
