4)织机速度和效率不容易提高
由于上述几个方面的原因，织机的速度和效率都不容易提高，织造的综合经济效益不高也是困扰特细号高密织物生产的一大难题。
2．2喷气织机织造特细号高密织物时容易出现的疵点
在喷气织机上织制不同品种，织物疵点出现的几率不同。喷气织机织造特细号高密织物时出现的主要疵点可分为三类，一类是机械性疵点，另一类是操作性疵点，还有一类是工艺性疵点。笔者对某纺企业在喷气织机上织制的特细号高密织物(4个品种)疵点的出现几率做了统计，具体情况如表1。
3解决特细号高密织物织造难点应采用的工艺技术措施
3．1正确选择浆料配方，采用合理的浆纱工艺配置是关键’
选择浆纱强力高，耐摩性好，浆膜延伸性优的低黏度浆料，并采用“两高一低”的浆纱工艺配置，对于生产特细号高密织物具有特别重要的意义。“两高一低”既高浓、高压、低粘上浆，对于特细号高密织物采用“两高一低”上浆工艺的好处显而易见。高压高浓上浆不仅能减少纱线毛羽，还能使纱线更加密实，浆纱增强和耐摩效果明显。但高浓度浆液输浆困难，对纱线浸透性不好，必须采用低粘浆液。某厂在生产防羽绒布的初期曾尝试多加PVA1799来提高浆纱质量，结果适得其反。表现为浆锅缠纱、湿分绞棒无法使用、干分绞区断头严重，造成大量的并、粘、绞及浆斑疵点，织机停台很高，效率只有60左右。后来，改用以H一100为主体粘着剂的浆料配方，并采用“两高一低”的浆纱工艺，浆轴质量明显改观，织造效率达到了85左右。
PVA1799属完全醇解PVA，浆纱强力高，伸度好，耐摩性强，这是解决特细号高密织物织造难题所需要的。但是，以PVA为主体的浆料配方浆液内聚力大、粘度大，从而导致粘、并、绞及浆斑疵点。同时，特细号高密织物的织造，为了提高纱线强力，减少纱身毛羽，提高纱线的耐摩性，必须采用高浓浆液分，由于以PVA为主体的浆液粘度高，采高浓浆液和高压上浆在生产中会导致许多问题。H一100由上海立明公司生产，属低粘度酯化淀粉，是替代PVA进行高浓高压上浆比较理想的浆料。

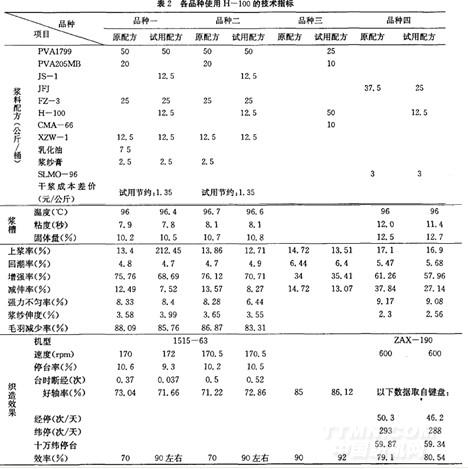

为了验证低粘浆料的使用效果，该厂做了对比, 将原配方中的JFJ用H一100等量代换一部分，配方及试验数据见表2，其中品种一、品种二、品种三是已有的经验品种，品种四为现用配方。试验采用常规调浆方法。
品种一：C14．5／14．5472／236119．5府绸；品种二：C14．5／14．5523．5／283119．5府绸；
品种三：CJ14．5／14．5523．5／283府绸；品种四：CJ7．29／7．29594／598172．5防羽布
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
