竹纤维针织物的染整工艺研究

2·4　染色工艺的研究

2·4·1　与棉纤维染色性能的比较

竹纤维类似粘胶纤维,与棉纤维在化学结构上同属纤维素纤维,染料上染机理是相同的,故所有可染棉的染料都能应用于竹纤维。但是由于竹纤维属于多孔异形纤维,与棉纤维存在差异,虽然它们的热稳定性是相同的,但竹纤维的结晶度较低,无定形区更大。因此,两者的上染特性,也存在着一定差异。以下,我们选取Megafix活性红B-2BF、RemasolRed、CIBA-CRONRedLS-BH.C及CIBACRONRedFN-2BL几种中温型活性染料,采用1.3.1及1.3.2的方法(其中活性染料1%owf,硫酸钠40g/L,碳酸钠9g/L)分别对两种纤维进行染色试验,以比较两者染色性能的差异,得到的结果如表3~5。

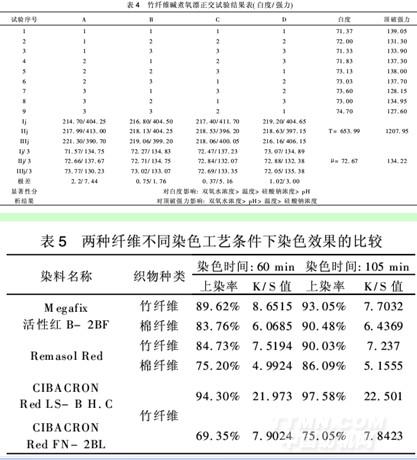

由表5可知,几种活性染料对竹、棉纤维都有着较高的上染率。对于棉纤维,其上染率及固色率都不及竹纤维;但延长染色时间后,上染率及固色率都会有所提高。而对于竹纤维来说,延长上染及固色时间,虽然上染率有所提高,但其K/S值并没有太大变化,有的甚至还有所降低。这说明延长染色时间并不能提高染料的固色率,时间过长,会使染料的水解增加,在织物上形成浮色,造成了固色率反而降低。因此,考虑到成本及生产效率,竹纤维更适合选用1.3.1的染色工艺曲线。

2·4·2　几种活性染料对竹纤维染色的优化工艺条件

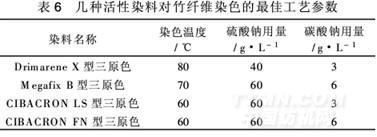

对于活性染料上染纤维素纤维,温度、电解质及碱剂用量是影响染料染色的主要因素。因此,本试验筛选了对竹纤维有着良好的染色效果的四类活性染料DrimareneX型、MegafixB型、CIBACRONLS型及CIBACRONFN型的三原色,按2.3.1的方法(竹纤维针织物2g,活性染料1%owf,硫酸钠Xg/L,碳酸钠Yg/L,浴比1:25,温度T℃)进行染色,分别对温度、电解质及碱剂用量做单一因素影响的分析。得到的试样按1.4.4的方法测试,得到几种活性染料对竹纤维织物染色的优化工艺条件,

其结果见表6。

2·4·3　上染速率曲线

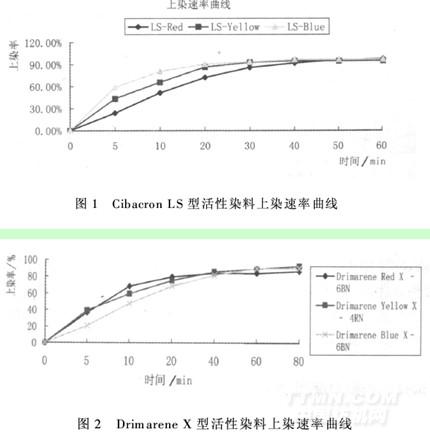

按1.3.1的方法及表3~6所确定的最佳工艺条件,以对竹纤维织物有着较好染色效果的DrimareneX型及CibacronLS型染料为研究对象,对其三原色染料在竹纤维上的上染率随时间变化做出上染率曲线见图1及图2。

从图1及图2可以看出,两类染料对竹纤维织物的上染率都比较高。对CibacronLS型活性染料来说,在试验开始时,Ci-bacronLS-Red上染的比较慢,但在经过一段时间后,三原色染料的上染率趋于平衡,达到相似的上染率,因此有利于获得较好的拼色效果。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
