增稠剂PTE-1

配制1%白浆,用NDJ-1型旋转粘度计(4号转子),测定在6r/min及60r/min转速下的粘度。粘度指数PVI=η60/η6。粘度指数PVI反映增稠剂的流变性或触变性,数值愈小,触变性愈好[5]。流体粘度随剪切应力变大而减小的程度越显著,假塑性越强。

1.4印花性能测试

1.4.1测试标准

干、湿摩擦牢度　按ISO1052X16—2001测定;刷洗牢度　按GB/T420—1990《纺织品耐刷洗色牢度试验方法》测定。

1. 4. 2印花试验

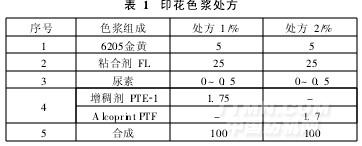

印花色浆处方见表1。

工艺流程  调浆→印花(纯棉平布)→烘干(100~105℃×2min)→焙烘(140~150℃×3 min)

2结果与讨论

2.1引发剂用量对增稠性能的影响

在反相乳液聚合时,水相粒子内存在的丙烯酸、铵盐和MBAM,被水油相界面的AIBN引发自由基反应而聚合。由于MBAM的交联作用,生成的聚合物使线型的COO-基形成网络结构。在聚合工艺条件及处方不变的前提下,改变引发剂AIBN的用量,得到图1所示的结果。

由图1可见,当引发剂用量低于共聚单体质量的0.18%时,引发剂用量愈少,产物的增稠能力愈差,表现为白浆粘度愈低。这是由于引发剂用量少,产生的自由基少,相对分子质量下降,产物形成的网络较小;当引发剂用量达到0.18%时,产物相对分子质量最大,增稠能力最强;大于0.18%时,因产生的自由基增多,反应剧烈,链转移反应增加,产生的聚合物网络交联密度太大,相对分子质量反而随引发剂AIBN用量增加逐步下降,导致增稠能力下降。

不同的引发剂用量还对增稠剂的粘度指数(PVI)有影响(见图2)。

由图2知,随引发剂用量增加,粘度指数逐步增加。在印花应用中,必须对增稠剂的增稠效果(成糊率)、耐电解质能力及粘度指数(PVI)这三者综合考虑,以评定其增稠性能。在兼顾以上三者性能的前提下,得出引发剂最佳用量为共聚单体质量的0.18%。

2.2交联剂用量对增稠性能的影响

固定聚合工艺条件及处方不变,改变交联单体用量0.15% ~0.30% (对共聚单体质量),得到不同交联剂MBAM用量对产物增稠能力及粘度指数(PVI)的影响[6、7],如图3和图4所示。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
