采用BS 5852阻燃标准进行测试,观察试验现象如下:
(1)经FR-Ⅰ阻燃胶涂层的试样,随着上胶量的增加,织物不易烧破,后面的填充物也未烧着,但火焰在正面燃烧,而且越烧越旺。移开火焰120 s后,试样继续燃烧,故被认定为不通过BS 5852阻燃测试。
(2)经FR-Ⅱ阻燃胶涂层的试样,织物容易烧破,易结焦,结焦处的火焰使后面的填充物也燃烧,而且填充物越烧越旺。移开火焰120 s后,填充物继续燃烧,故也被认定为不通过BS 5852阻燃测试。
(3)经FR-Ⅲ阻燃胶涂层的试样,涂层膜很容易烧破,在上胶量达130 g/m2(干重)时,织物沿着破洞处边燃烧边向周围卷起,填充物也有烧着现象。但移开火源后,织物和填充物上的火焰马上熄灭,故被认定为能通过BS 5852阻燃测试。

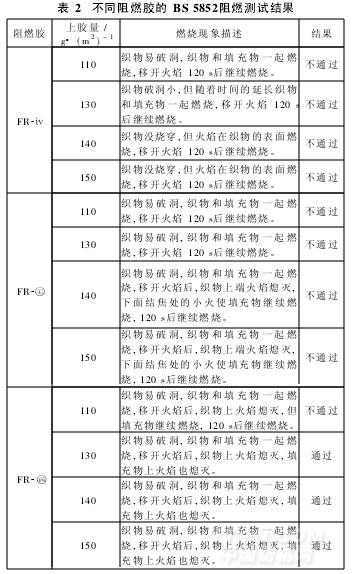

测试结果见表2。
3结果与分析
3.1FR-Ⅰ阻燃胶的阻燃机理主要是成炭结焦作用,比较适用于涤纶。因为涤纶受热后非常容易收缩裂开,成炭结焦可以抑制火焰在固相中继续蔓延。在尼龙织物上,这种成炭结焦妨碍熔融物的滴落,燃烧产生的大量热量和熔融物导致后续织物燃烧.
.jpg)
3.2FR-Ⅱ阻燃胶在固相中的成炭作用比FR-Ⅲ阻燃胶强,反而使尼龙的受热收缩速度变慢,大量的热量来不及散发,故阻燃效果也不理想。
3.3FR-Ⅲ阻燃胶可以加快尼龙收缩和裂开的速度,降低尼龙熔融后的粘度,使熔融和燃烧的尼龙很快滴下,去除热能和燃烧源。因此,可通过FMVSS302阻燃标准的测试。同时,胶里的阻燃剂可促使尼龙脱水焦化,分解生成不易燃烧的物质,减少可燃物的产生,这样就可以同时在固相和气相中发生作用,使织物难以着火,因而通过BS 5852阻燃标准的测试。
4结论
4.1FR-Ⅰ阻燃胶和FR-Ⅱ阻燃胶用于尼龙织物,阻燃效果不佳;尽管FR-Ⅱ阻燃胶对尼龙织物有一定效果,但成本较高。
4.2FR-Ⅲ阻燃胶在尼龙织物上的阻燃效果比较明显,对尼龙织物比较合适。大批量生产成本低,手感好,安全性高。
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
