0前言
尼龙由于其弹性好、强力高等优点,广泛用于内装饰、热气球、帐篷、安全气囊和服装等,但尼龙织物的阻燃性一直是十分棘手的问题,因而限制了它的应用。从尼龙6的着火点和热裂解温度来看,其在受热情况下先是裂解而不易着火。尼龙纤维的氧指数较低,燃烧热较高,火焰最高温度达875℃,所以较易燃烧。一般超薄型尼龙织物燃烧时纤维熔融滴下,织物很少燃烧。但织物克重达到120 g/m2时,由于原纤维的吸附作用,熔融物不易滴下,燃烧温度急剧升高,且熔融物会成为继续引燃后续织物的火源,故燃烧现象非常剧烈。目前市面上阻燃涂层胶尽管有一定的阻燃效果,但由于其甲醛或重金属含量超标,应用受到一定的限制。我们针对尼龙纤维的特点,经过大量的试验和研究,研制了尼龙专用阻燃胶。并将常见的合成纤维用阻燃胶与新开发的FR-Ⅲ阻燃胶在尼龙织物上进行试验对比。所涉及的阻燃胶均为安全数据完全达标的环保胶。
1试验
1.1试验材料
尼龙牛津布(250 g/m2);FR-Ⅰ阻燃胶,FR-Ⅱ阻燃胶,FR-Ⅲ阻燃胶;非离子性净洗剂
1.2设备和仪器
涂层架、特制的不同规格涂层刀、烘箱、YG(B)-815D水平燃烧性能测试仪、恒温水浴槽、BS 5852测试架。
1.3工艺流程
(1)涂层→烘干→测试(按FMVSS302阻燃标准)
(2)涂层→烘干→水浸→晾干→恒温恒湿→测试(按BS 5852阻燃标准)
1.4试验步骤
(1)根据不同的上胶量,选择不同规格的涂层刀。将FR-Ⅰ阻燃胶、FR-Ⅱ阻燃胶和FR-Ⅲ阻燃胶分别涂于尼龙牛津布上,其上胶量(干重)分别为80、100、110、120 g/m2,烘干温度135℃左右。采用FMVSS302
阻燃标准测试。
(2)采用上述相同方法将FR-Ⅰ阻燃胶、FR-Ⅱ阻燃胶和FR-Ⅲ阻燃胶分别涂于尼龙牛津布上,上胶量(干重)分别为110、120、130、140 g/m2,烘干温度135℃左右,水浸处理,采用BS 5852阻燃标准测试。
水浸处理 浴比1∶20,使用(40±4)℃的自来水,加入0. 5 g/L的非离子性净洗剂;将经阻燃加工的织物放入水中浸泡30 min后,取出,用(40±4)℃的自来水冲洗2 min。在室温下挂晾24 h,再于室温下恒温
恒湿72 h。然后按ITS标准检测方法,用1号火源对上述样品进行测试。
2测试
2. 1FMVSS302阻燃测试
采用FMVSS302阻燃标准进行测试,结果表明:
(1) 经FR-Ⅰ阻燃胶涂层的试样,涂胶面不燃烧, 火焰烧不穿涂层面,火焰仅在布的正面(非涂层面)燃烧,而且燃烧很旺盛,燃烧过程中冒浓烟。
(2) (2)经FR-Ⅱ阻燃胶涂层的试样,火焰易烧穿涂层面,熔融物结焦但不滴落,火焰迅速向前方蔓延,燃烧很旺盛,冒浓烟。
(3)经FR-Ⅲ阻燃胶涂层的试样,火焰易烧穿涂层面,熔融物和燃烧的尼龙易滴落。

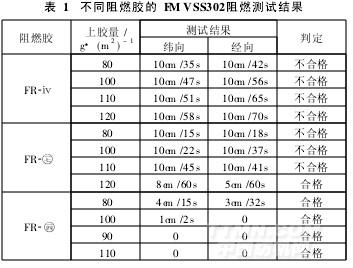

具体测试数据见表1
.jpg)
2. 2BS 5852阻燃测试
[1][2]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
