1前言
竹原纤维是采用机械、物理的方法去除天然竹材中的木质素、多戊糖、竹粉、果胶等杂质,从竹材中直接提取纤维,属新型天然纤维素纤维。竹原纤维由于具有良好的透气排汗性、抗菌性、防紫外线性能等诸多优良性能而受到国内外纺织界的广泛关注。
本文主要对竹原纤维织物透气、透湿性能进行了测试分析,并与棉/竹原织物、纯棉织物进行对比,探讨竹原纤维面料的透气透湿性能。
2试验材料
本文所用的三种织物是在Z651A手摇针织横机上织的,机号为12。
三种织物均为三股18tex纱线,采用1+1罗纹所织成。
三种织物分别为纯竹原织物,棉2/竹原1三股织物(棉2股竹原1股),纯棉织物,各五块。

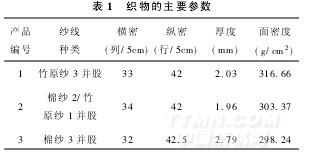

本文所用织物的规格及主要参数见表1。
3试验方法
3.1织物透气性能测试
本实验使用Y561织物透气量仪,测量在一定的压力差下,单位时间内通过织物的空气量,来推求织物的透气性。我国实验标准规定,织物两端压力差为49Pa,织物透气性以L/m2·s表示,即在织物两端压力差为49Pa的条件下,每平方米织物每秒钟可通过的空气公升数。
.jpg)
3.2织物透湿性能测试
织物的透湿性是服装热舒适性评价的重要内容。人们较为熟悉的评价织物透湿性的测试方法是透湿杯法。透湿杯法可分为蒸发法和吸湿法。蒸发法和吸湿法又可分为正杯法和倒杯法。
本实验采用蒸发法中的正杯法,因为正杯法的测试条件与人体在静止和少量运动状态下所穿服装的透湿性相近,这时人体出汗较少。
按照ASTME96方法B的规定,透湿量的测试在一个测试箱内进行,测试箱的空气温度为23℃,相对湿度为50%±2%,风速为2.8m/s。测试时,往透湿杯内倒入一定量的蒸馏水,将直径为7.4cm圆形试样的测试面向下放置在透湿杯上,将试样固定好。然后在天平上称量,精确至0.001g,将其放入测试箱内,然后分别在1h,2h,3h,4h,5h后,称其重量。
[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
