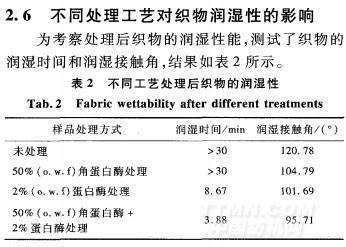

.jpg)
由表2可知，未处理的羊毛织物润湿性很差。单独使用角蛋白酶处理的织物，润湿性稍有提高。因为角蛋白酶虽然能使羊毛鳞片的二硫交联键打开，鳞片层中部分一S—S一还可能被还原成亲水性的mSH或-sso~-’，但鳞片中的拒水性类脂层没有被破坏，因此润湿性改善较少。角蛋白酶+蛋白酶一浴法处理后，织物润湿时间降低至3．88min，润湿接触角为95．71。润湿性明显改善。分析其原因可能为：角蛋白酶对二硫键的断裂作用能使鳞片外层的可及度增大，纤维的亲水性增强，蛋白酶更易攻击鳞片内层，渗入纤维内部，水解皮质层和CMC；在蛋白酶的水解作用下鳞片表层的拒水性类脂物随鳞片蛋白的水解而剥离，因此润湿性提高。
2．7不同工艺处理后羊毛的SEM
将羊毛未处理样、单独使用角蛋白酶处理样、单独使用蛋白酶处理样和角蛋白酶+蛋白酶一浴法处理样进行电镜扫描，结果如图5所示。
.jpg)
从图5可看出，未处理羊毛纤维表面鳞片完整光滑，轮廓清晰，排列紧密。单独使用角蛋白酶处理后，羊毛鳞片依然很完整，只是边缘有一点凸起。这是因为单独使用角蛋白酶处理对鳞片的降解不够强烈，鳞片破坏不明显。单独使用蛋白酶处理后，羊毛纤维表层变得粗糙，鳞片张开且边缘翘起，说明蛋白酶的水解作用主要是针对鳞片细胞问复合物。经角蛋白酶+蛋白酶一浴法处理后，羊毛表面鳞片明显受到破坏，大部分鳞片已基本剥离，纤维表面变得光滑。说明角蛋白酶+蛋白酶一浴法处理的降解效果相当强烈，羊毛鳞片已基本剥离。
3结论
角蛋白酶+蛋白酶一浴法处理能有效提高羊毛织物的防毡缩性能，使毡缩率达到机可洗的要求，但织物强力损失较大，失重较多，这也是一浴法处理存在的主要问题。羊毛的溴AllwOrden现象、润湿性和SEM分析结果显示，角蛋白酶+蛋白酶一浴法对羊毛的处理效果非常明显，二者的协同作用能有效剥离羊毛的鳞片。
<<上一页[1][2][3][4][5]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
