棉针织物纳米银/壳聚糖抗菌整理

2.1.2浸渍温度和时间

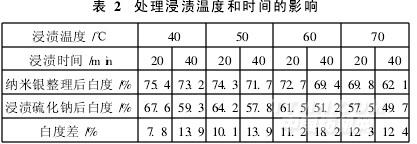

改变浸渍温度和时间,对织物进行纳米银抗菌整理,结果见表2。

由表2可以看出,浸渍温度升高,整理织物白度下降,表明织物对纳米银的吸附增强;相同浸渍温度下,延长浸渍时间,整理织物白度下降,说明升高浸渍温度和延长浸渍时间都会提高纳米银对织物的渗透和吸附。高温有利于纤维溶胀和纳米银扩散,但温度过高,纳米银则易在织物表面团聚;浸渍时间长,有利于纳米银的充分扩散和吸附,但同时也会增加纳米银在织物的表面吸附,导致整理织物白度下降,影响织物外观效果。因此,取浸渍处理条件为50℃×20min。

2.1.3助剂对纳米银整理的影响

在抗菌整理过程中发现,织物表面易出现不匀、色花和纳米银易洗脱等现象。为提高纳米银的渗透、均匀和耐洗坚牢度,需使用黏合剂、渗透剂和分散剂。由于整理液中的纳米银带负电,应注意助剂的选择和添加次序,以防止整理液出现沉淀和絮凝。在纳米银用量为60μg/L的条件下,依次加入黏合剂、分散剂和渗透剂,测定织物的白度和手感,结果见表3、表4和表5。

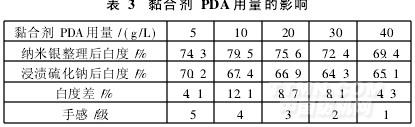

由表3知,黏合剂PDF用量对织物的白度、手感都有影响。当黏合剂用量超过10g/L后,整理织物浸渍硫化钠后的白度基本不变。这说明黏合剂对纳米银具有较强的固定作用,能减少纳米银的洗脱量。

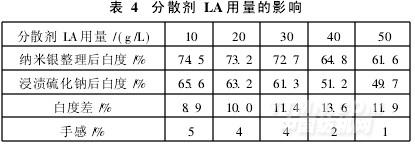

由表4可知,当分散剂LA用量达到30g/L后,织物的白度差增大,说明整理织物表面吸附的纳米银量增加,手感变差。因此,取分散剂LA用量为20g/L。

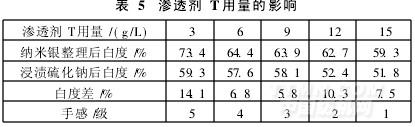

由表5可见,随着渗透剂T用量的增加,整理织物的白度随之下降,手感变差。当渗透剂T用量为6g/L时,织物的白度差较小,说明此时织物对纳米银的吸附较好。因此,取渗透剂T用量为6g/L。由此得纳米银整理液优化工艺:纳米银60μg/L,黏合剂PDA10g/L,分散剂LA20g/L,渗透剂T6g/L;50℃浸渍处理20min。

2.2壳聚糖抗菌整理

壳聚糖分子中含有的大量游离—NH2基可在酸性条件下形成—NH3+基,使壳聚糖具有抗菌作用。壳聚糖分子中—NH2基的邻位是—OH基,可借助氢键和盐键形成具有类似网状结构的笼形分子,从而对纳米银具有稳定的配位作用,有效保护纳米银不被氧化,达到抑制纳米银变色的目的。同时壳聚糖分子结构与纤维素纤维结构相似,两者可以通过氢键或较强的分子间作用力形成共晶结构,在纤维表面形成保护膜,阻止纳米银的洗脱,提高抗菌整理织物的耐洗性。但壳聚糖加入过多反而会影响织物的手感和白度,需对壳聚糖用量进行优化。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
